Sci-Fi Floor Pack: Conveyor
Unity

[VIEWPORT]
LIVE
Sci-Fi Floor Pack: Conveyor screenshot 1

Übersicht​

Sci-Fi Floor Pack: Conveyor ist ein modulares Förderband-Boden-Asset für Unity. Es unterstützt Straight- (linear) und Rotational- (rotierend) Modi je nach Bewegungsrichtung und erkennt Rigidbodies innerhalb eines Trigger-Colliders, um sie gemäß Skript-Einstellungen zu bewegen.

  • Modulare Prefabs mit Snap-Platzierung
  • Förderband-Steuerungsskript (SFP_ConveyorBelt)
  • Dedizierter Shader: Gummi-/Stahloberflächen, Bandscrolling, seitlicher Fluss-Emission
  • Für URP (Universal Render Pipeline) entwickelt

Ordnerstruktur und Beschreibungen​

  • SciFiFloorPack-Conveyor
    • Documentation: Sprachspezifische Handbuch-Textdateien (Links zu Online-Handbuch, Support und Bewertung)
    • Materials: Materialien für Förderband und Boden
    • Meshes: 3D-Meshes
    • Prefabs: Sofort einsatzbereite modulare Förderband-Prefabs
    • Scenes: Demo- und Übersichtsszenen
    • Scripts
      • Runtime
        • SFP_ConveyorBelt.cs: Trigger-Erkennung und physikalische Bewegungssteuerung
    • Shaders: Förderband-Shader
    • Textures

Enthaltene Prefabs​

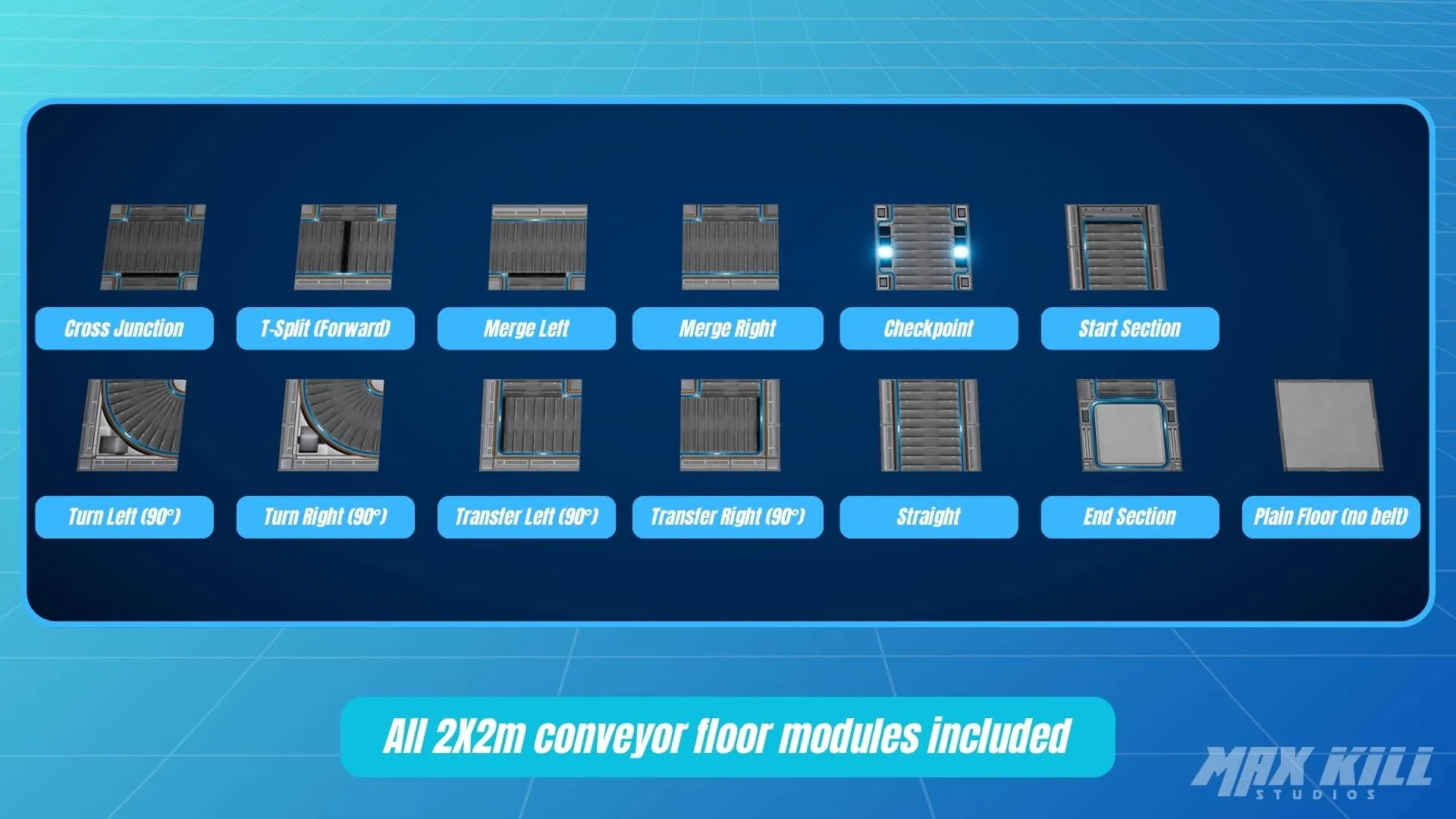

Modular conveyor prefabs overview

Schnellstart​

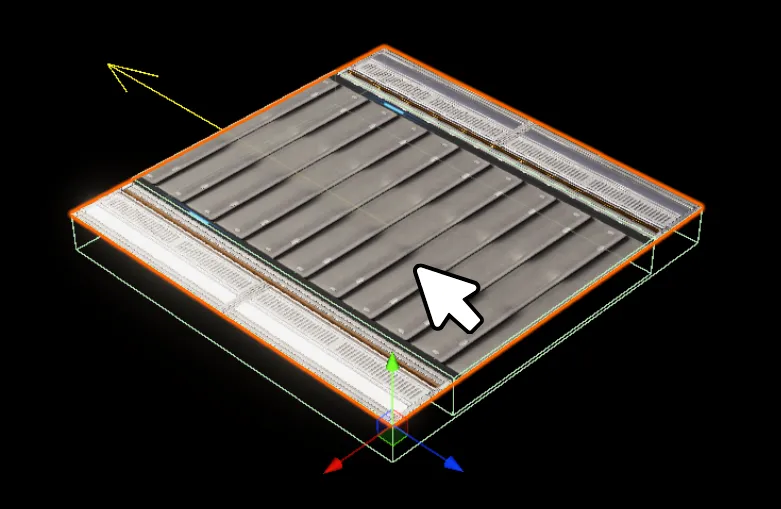

  1. Platzieren Sie das gewünschte Prefab in der Szene. Place conveyor prefab in the scene

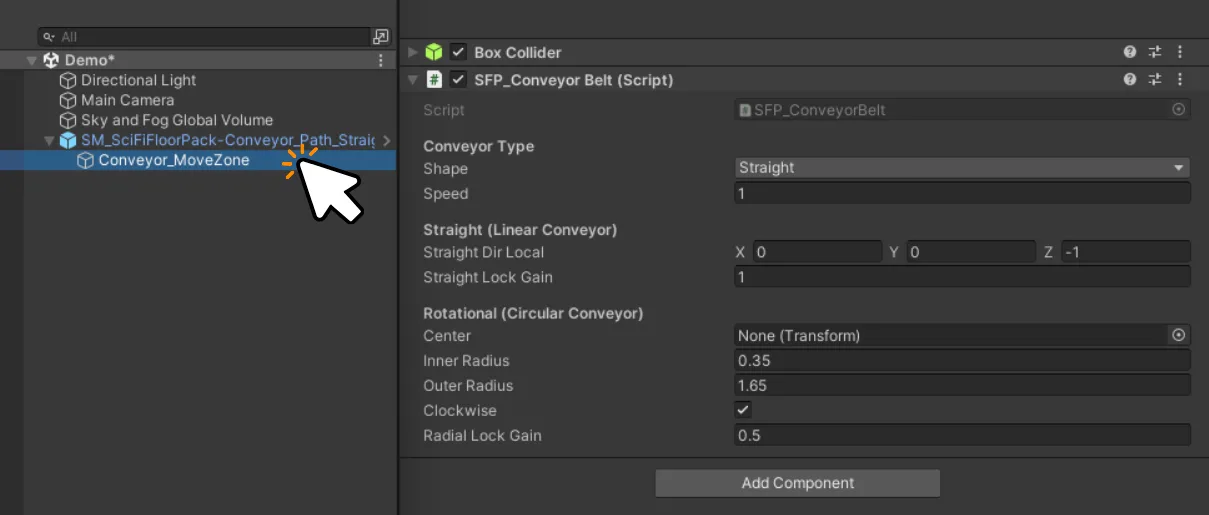

  2. Wählen Sie Conveyor_MoveZone, ein Kindobjekt des Prefabs. Select Conveyor_MoveZone child object
  3. Setzen Sie Speed auf den gewünschten Wert in der SFP_ConveyorBelt-Komponente. Set Speed value in SFP_ConveyorBelt script component
TIPAuf alle Instanzen anwenden

Um dieselbe Änderung auf alle Prefab-Instanzen anzuwenden, verwenden Sie Overrides → Apply, oder öffnen Sie das Prefab direkt, ändern Sie es und speichern Sie.

  1. Fügen Sie dem Objekt, das sich auf dem Förderband bewegen soll, einen Rigidbody + Collider hinzu. Add Rigidbody and Collider components to moving object
  2. Drücken Sie die Play-Taste, um die Szene auszuführen.
    Press Play button to run the scene

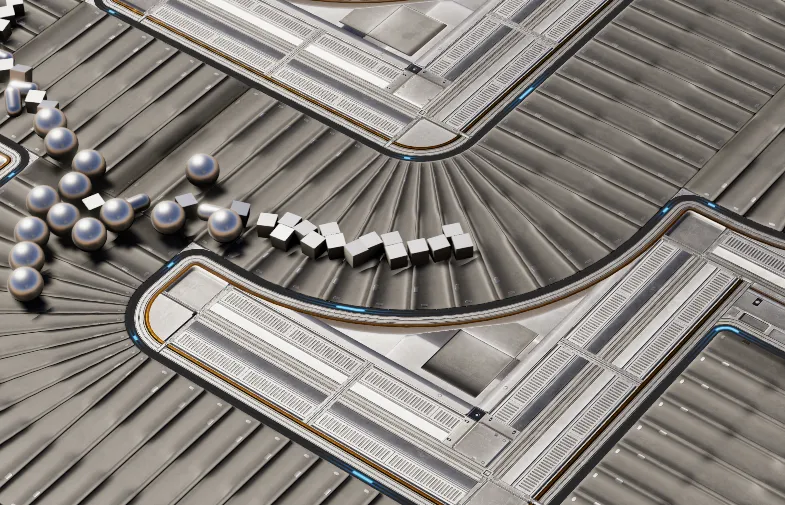

  3. Das Objekt bewegt sich entlang des Förderbandes. Object moving along the conveyor belt
WARNINGIs Trigger erforderlich

Da das sich bewegende Objekt den Trigger durchqueren muss, muss der Conveyor_MoveZone-Collider Is Trigger = On haben.

SFP_ConveyorBelt-Skript​

Wendet kontinuierlich einen Geschwindigkeitsvektor auf Rigidbody-Objekte innerhalb des Triggers an (FixedUpdate-basiert). Der Conveyor_MoveZone-Collider muss Is Trigger = On haben.

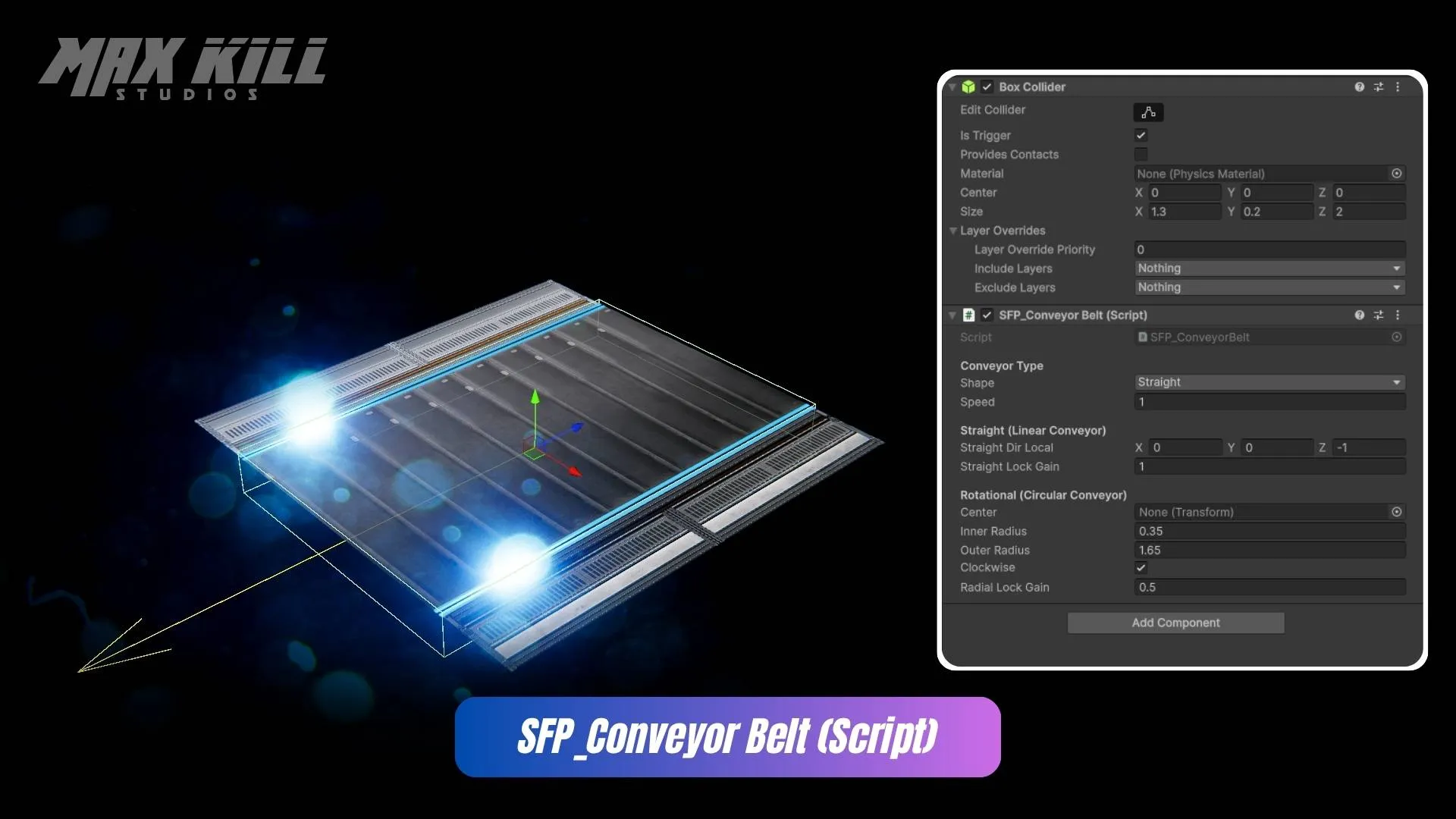

SFP ConveyorBelt script component in Inspector

Förderbandtyp​

Wählen Sie den Betriebsmodus des Förderbands und stellen Sie die Bewegungsgeschwindigkeit ein.

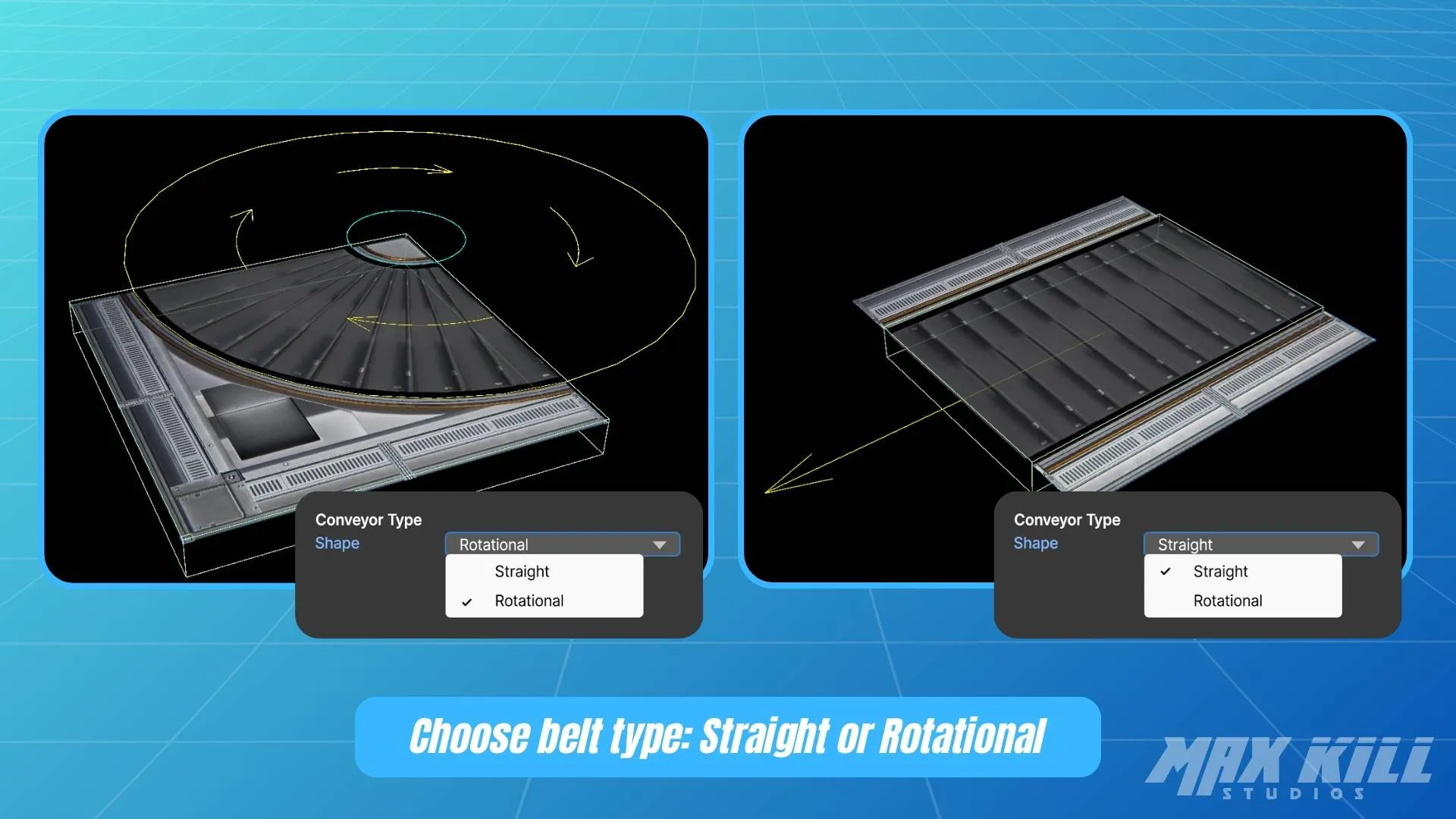

Conveyor Type settings - Shape and Speed options

ElementBeschreibung
ShapeStraight- oder Rotational-Typ wählen
SpeedBewegungsgeschwindigkeit und -richtung (negativ kehrt die Richtung um)

Straight (Lineares Förderband)​

Einstellungen für lineare Förderbandbewegung in einer Richtung.

ElementBeschreibung
Straight Dir LocalBewegungsrichtungsvektor im lokalen Koordinatensystem (z.B. 0,0,-1 → -Z)
Straight Lock GainStärke der Zentrierung (Anziehung) zur Bandmitte. Höhere Werte zentrieren stärker

Rotational (Kreisförmiges Förderband)​

Einstellungen für kreisförmige Förderbandbewegung um einen Mittelpunkt.

ElementBeschreibung
CenterTransform, das als Rotationszentrum dient
Inner Radius / Outer RadiusRadiusbereich (innen/außen), in dem Bewegung angewendet wird
ClockwiseUhrzeigersinn-Umschalter
Radial Lock GainStärke der Zentrierung zum Rotationspfad. Höhere Werte verringern die Pfadabweichung

Förderband-Shader​

Steuert Bandscrolling und seitliche Fluss-Emission. Arbeitet unabhängig von der physikalischen Bewegung (SFP_ConveyorBelt-Skript). Passen Sie die Geschwindigkeiten separat für die Optik an.

Basistexturen​

Grundlegende Textureigenschaften. Wenn die Textur in obere und untere Bereiche unterteilt ist, verwenden Sie die Belt Surface Type-Eigenschaft zum Umschalten.

Base texture properties - Albedo, Normal Map, and Mask Map settings

ElementBeschreibung
AlbedoBasisfarbentextur für die Förderbandoberfläche
Normal MapNormal Map für Oberflächendetails
Mask MapMask map
- R: Metallic
- G: Occlusion
- A: Smoothness

Bandeinstellungen​

Belt settings - Surface Type and Scroll Speed controls

Eigenschaften für den Bandabschnitt.

ElementBeschreibung
Belt Surface TypeZwischen Gummi-/Stahloberflächen umschalten
Belt Scroll SpeedScrollgeschwindigkeit des Bandes. Standard ist 0.5

Seitliche Flusseinstellungen​

Emissiver Effekt entlang der Seite des Förderbands (dekorativer Lichtstreifen).

Side Flow settings - Emission color, pattern texture, and animation controls

ElementBeschreibung
Side Flow Emission ColorEmissionsfarbe (HDR unterstützt)
Side Flow Pattern TextureMustertextur. Eine kleine Textur reicht aus (z.B. 256×32)
Side Flow Pattern IndexWählt eines von 4 vertikal gestapelten Mustern in der Textur
- 1 = oben, 4 = unten
Side Flow Pattern TilingMusterkachelung
Side Flow SpeedFlussgeschwindigkeit des Musters (positiv/negativ zur Richtungsumkehr)
TIPSkript- vs. Shader-Geschwindigkeit

The Speed in the SFP_ConveyorBelt script and the shader’s Belt Scroll Speed / Side Flow Speed are independent.
If you want them to match visually, adjust their ratio accordingly.

FAQ​

Q1. Objekte bleiben auf dem Band stehen.
A. Stellen Sie sicher, dass Is Trigger am Conveyor_MoveZone-Collider aktiviert ist, und überprüfen Sie, ob das sich bewegende Objekt einen Rigidbody hat.

Q2. Beim rotierenden Typ werden Objekte nach außen gedrückt.
A. Erhöhen Sie Radial Lock Gain, oder passen Sie Inner/Outer Radius an. Stellen Sie außerdem sicher, dass die Center-Referenz korrekt ist.

Q3. Die Textur-Scrollgeschwindigkeit sieht anders aus als die tatsächliche Objektbewegungsgeschwindigkeit.
A. Das Shader-Scrolling ist für die Optik, während die Skriptgeschwindigkeit für die Physik ist. Sie sind unabhängig. Passen Sie die Werte bei Bedarf an.

Versionshinweise​

Für Versionshistorie und Updates siehe die Versionshinweise.
