STYL - Underground Prison
Unity

スタイライズドモジュラーダンジョンキット

[VIEWPORT]

LIVE

概要

STYL - Underground Prison は、中世の地下牢獄をテーマにしたUnity向けモジュラーダンジョンアセットです。2メートル単位のグリッドスナップ配置に対応しています。

壁24種、床3種、柱23種、階段22種、ドア/フレーム7種、プロップ36種
5種類のデモシーン（異なるレイアウトスタイル）
Grid Snap = 1 によるスナップ配置
Built-in RP対応。URP・HDRPはコンバージョンガイドを参照

INFOSTYLとは？

STYL は Stylized Theme, Your Level の略称です。統一されたクオリティとアートスタイルを持つスタイライズド環境アセットシリーズです。現在は中世テーマを展開中で、他のテーマも予定しています。

購入方法

Unity Asset Storeで購入できます。

STYL-Underground Prison
Stylized Modular Dungeon Kit

更新済み

フォルダ構成

STYL-UndergroundPrison-Pack-BuiltInRP
- Materials: Built-in RP用マテリアル。URP/HDRPについてはコンバージョンガイドを参照
- Meshes
- Prefabs
  - FX: 炎のパーティクルエフェクトを収録
  - SET: 組み合わせ済みプレハブセット
- Scenes: デモシーン5種 + オーバービューシーン1種
- Textures

収録内容

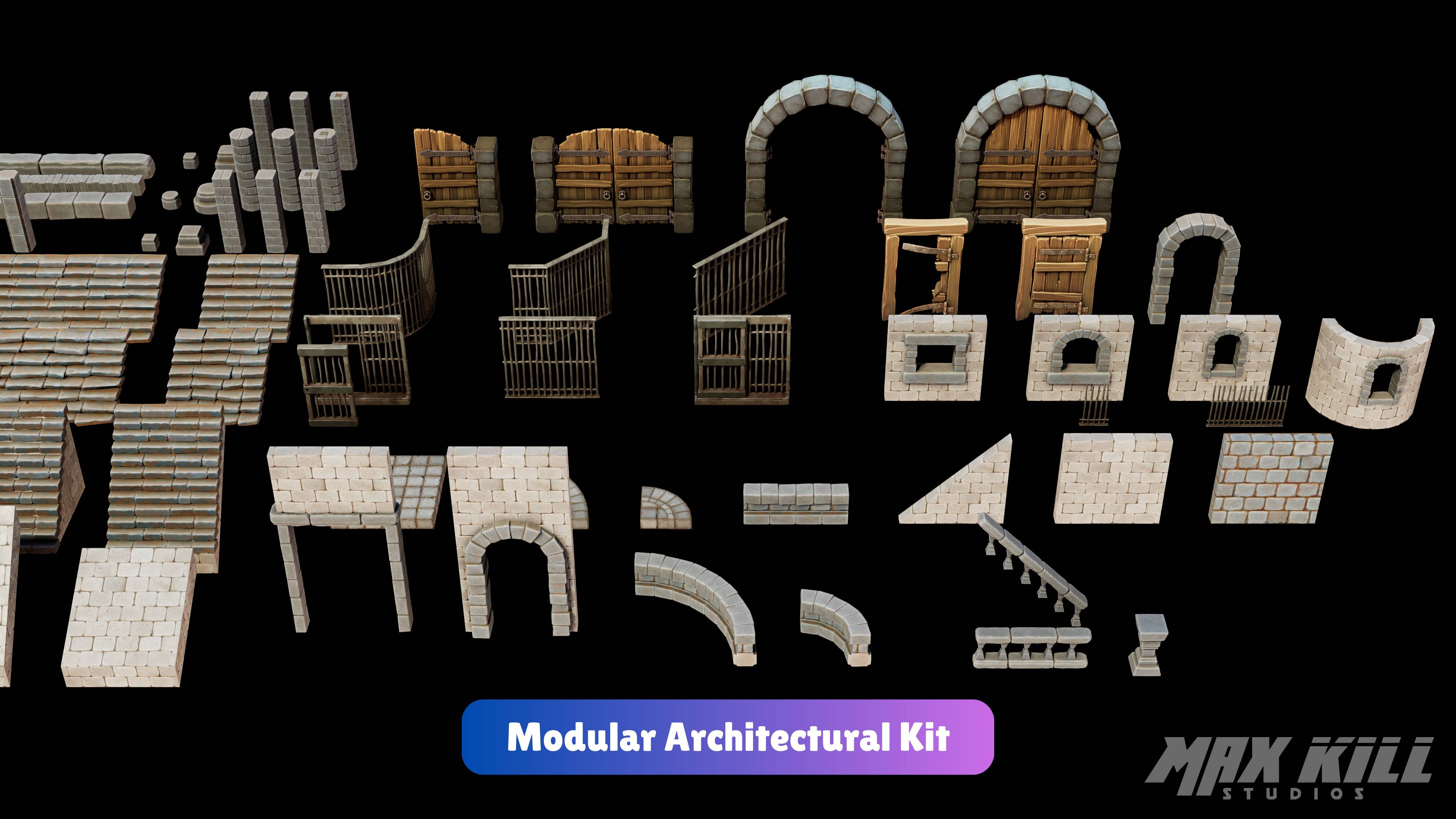

モジュラーコンポーネント： 壁24種、床3種、柱23種、階段22種、ドア/フレーム7種

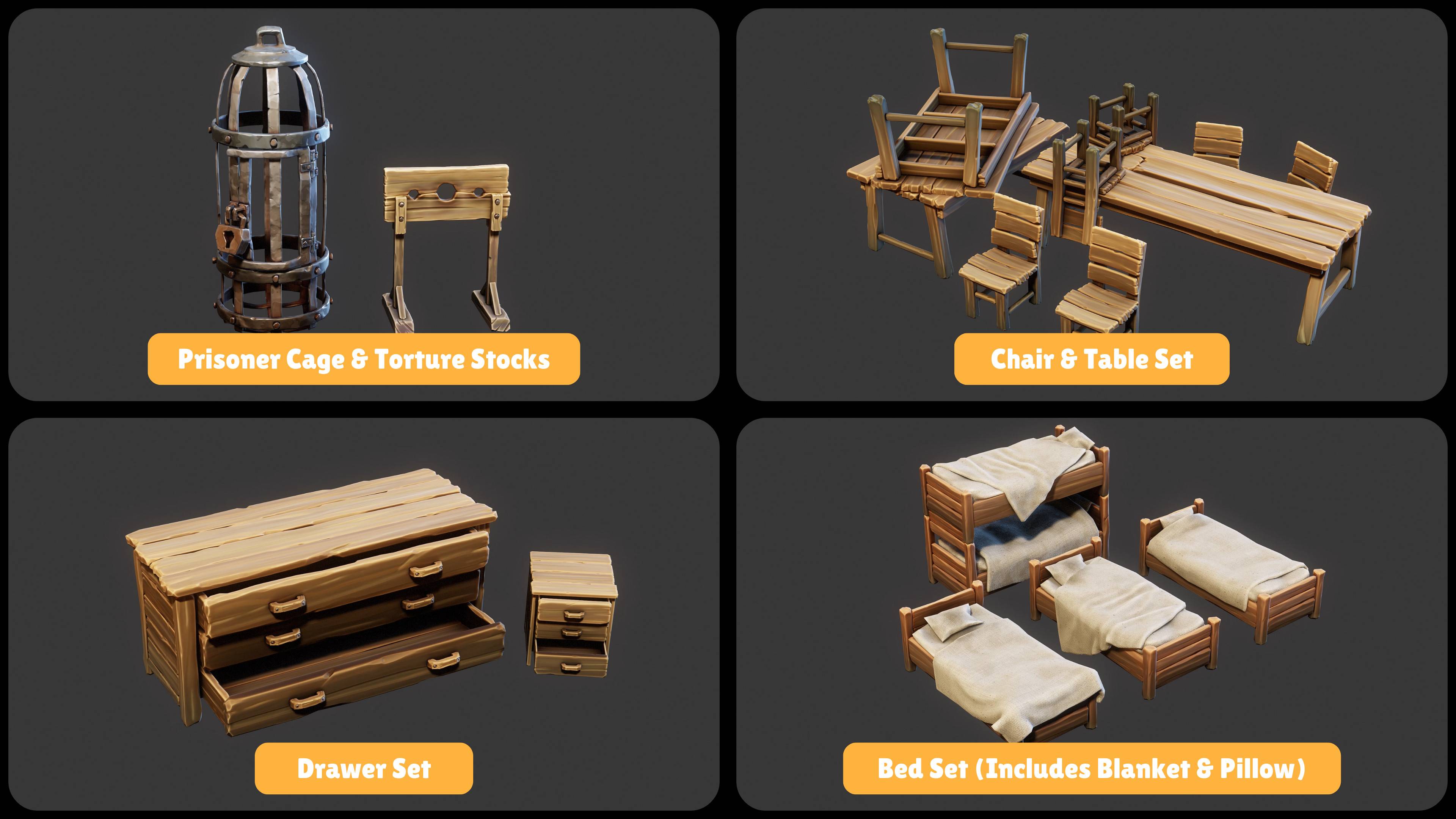

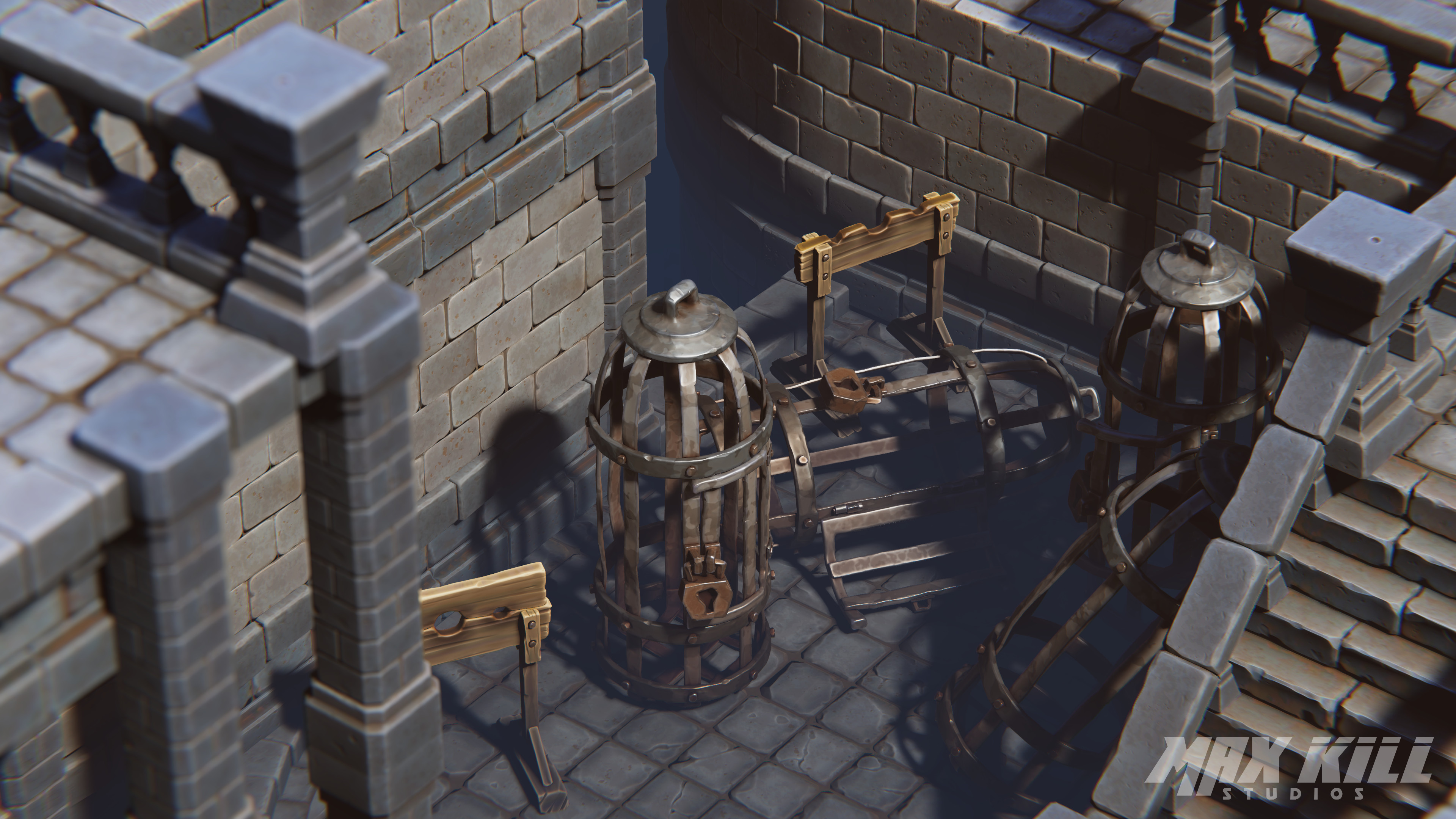

プロップ： スタイライズドなダンジョンプロップ36種（鉄格子、拷問道具、ベッド、たいまつなど）

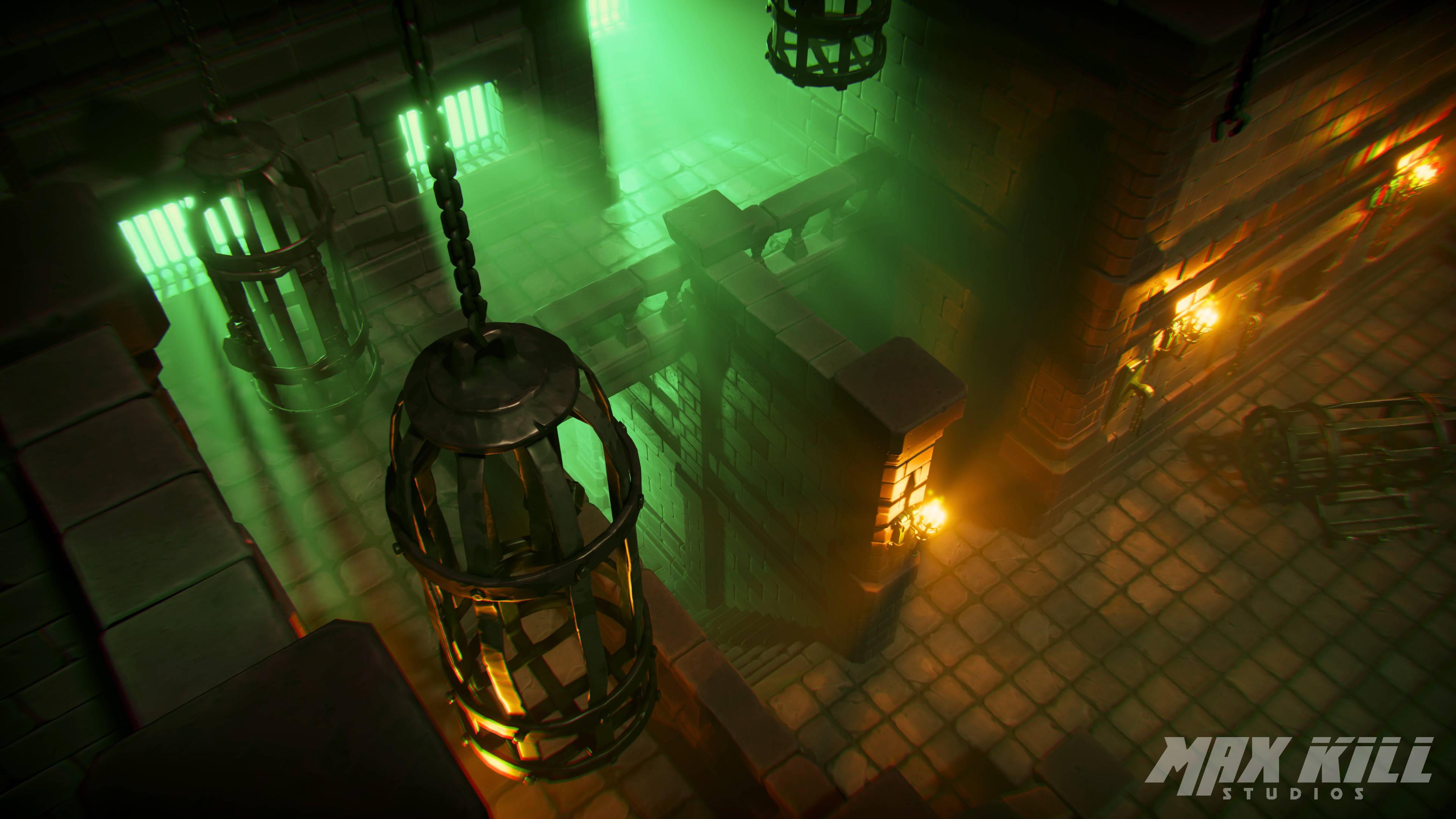

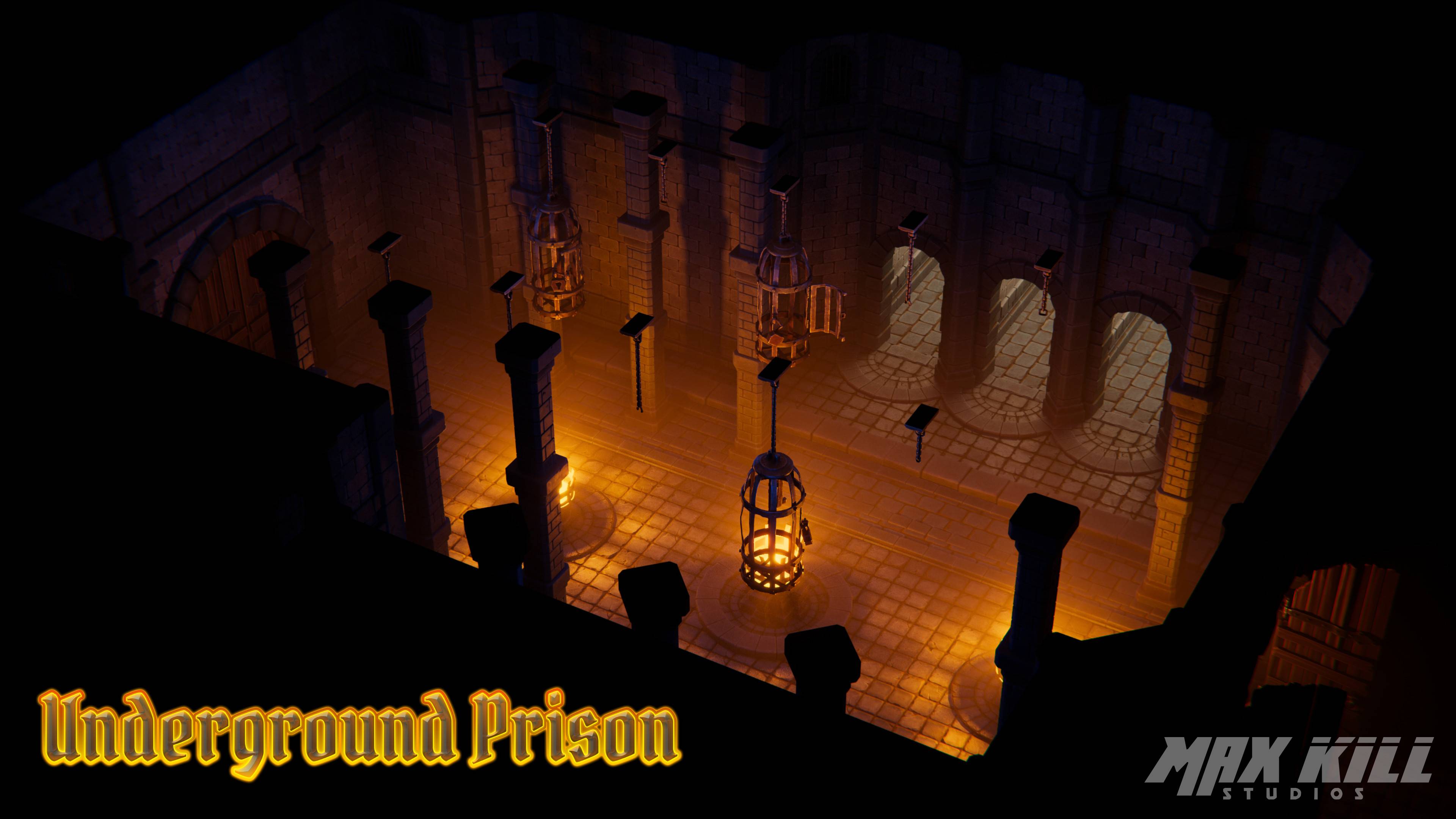

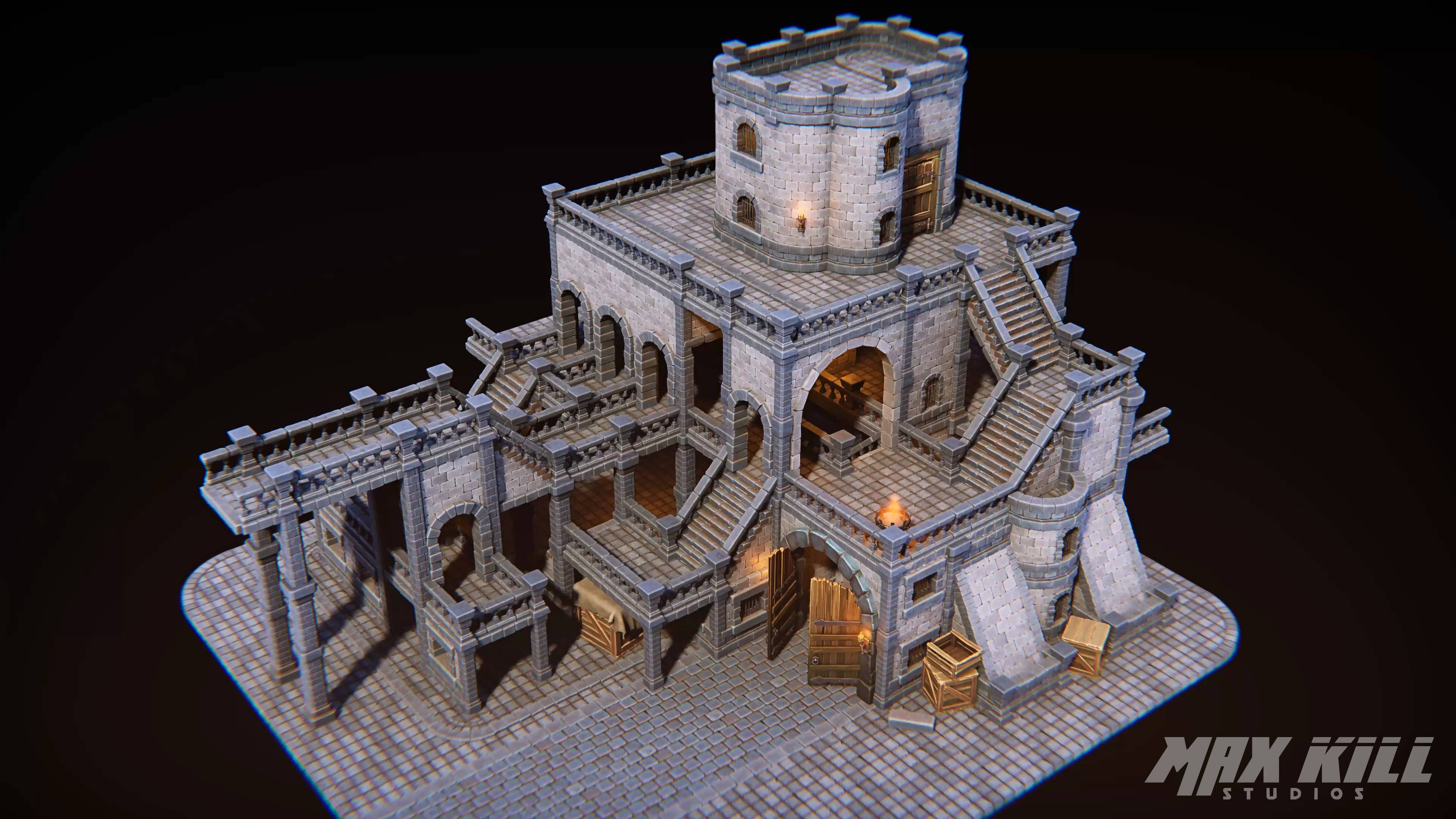

デモシーン： 異なるレイアウトスタイルの5つのデモレベル
配置： モジュールのピボットはグリッドスナップ配置に合わせて設定済み

URP/HDRPコンバージョンガイド

このアセットにはBuilt-in RP用のマテリアルが含まれています。URPまたはHDRPを使用する場合は、以下のコンバージョンガイドに従ってください。

URP/HDRP Conversion Guide

購入したUnityアセットをURPおよびHDRPレンダーパイプラインに変換する方法を解説します。

ユニット

STYL-Underground Prison ユニット概要

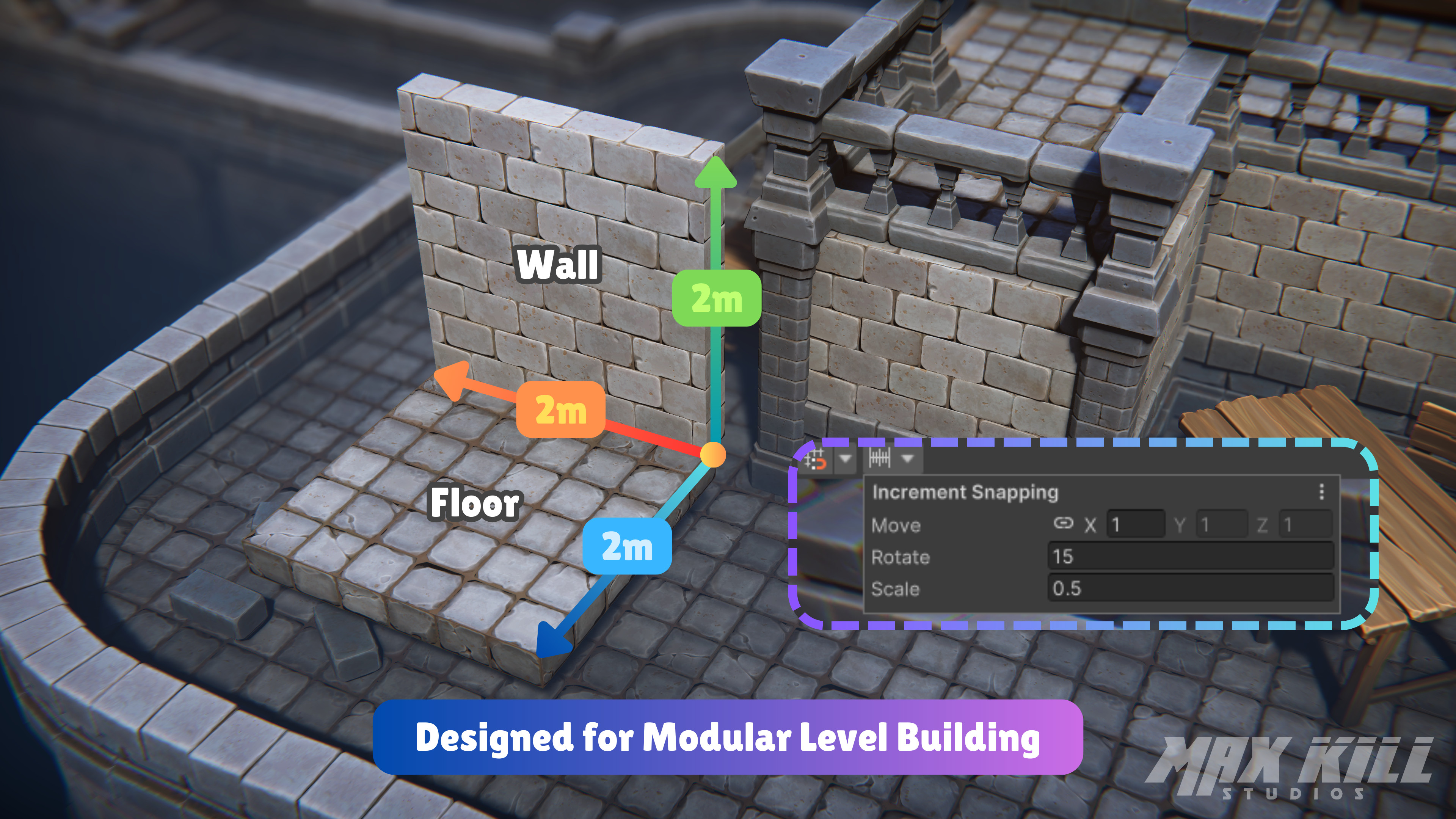

すべてのモジュールは2メートルグリッドを基準に作成されています。Unityでは1ユニット＝1メートルとして扱われるため、Grid Snapを1に設定するとすべてが正しく整列します。

スナップの使い方

エディター上部のSnap Incrementボタンをクリックします。

Snap Incrementボタンの位置

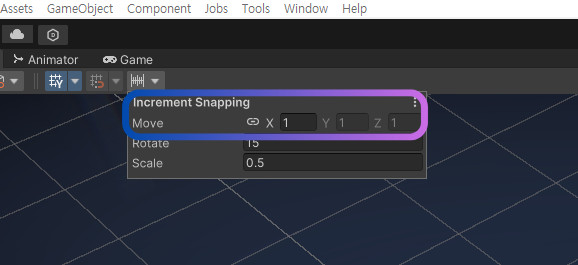

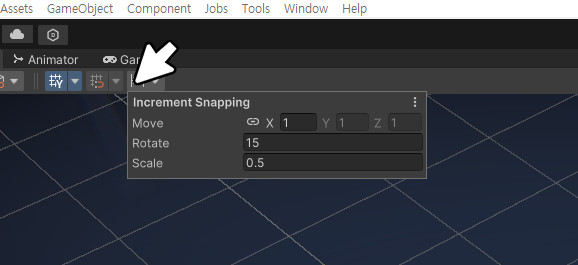

Increment SnappingでMoveの値を1に設定します。

Increment Snapping設定

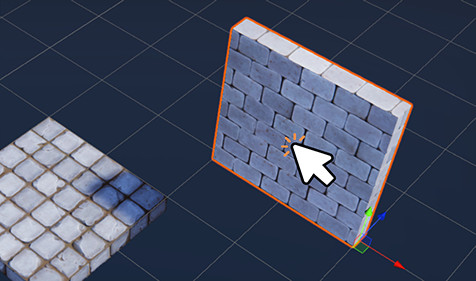

Sceneビューで配置したいオブジェクトを選択します。

Sceneビューでのオブジェクト選択

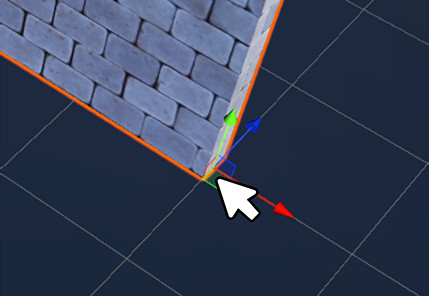

Ctrlキーを押しながらオブジェクトを移動します。

Ctrlキーを押しながらオブジェクトを移動

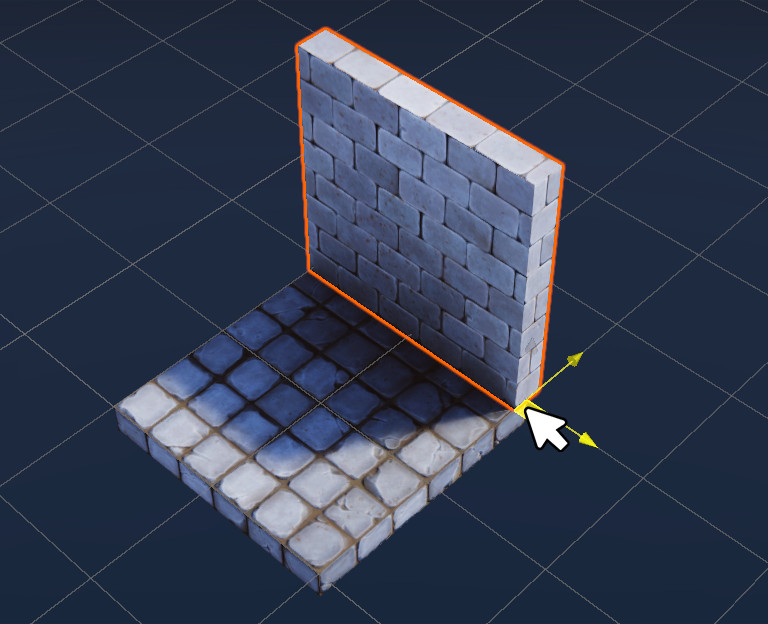

設定した値に従ってオブジェクトがスナップされます。

スナップが適用されたオブジェクトの移動

プレハブ命名規則

プレハブは一貫した命名規則に従っています。マテリアルやテクスチャを共有するアセットでは、名前が若干異なる場合があります。

命名形式

各プレハブ名は以下の形式に従います。

[Prefix]_[Category]_[Descriptor]_[Variation]_[Additional Info]

要素	説明
Prefix	`SM` (Static Mesh)
Category	アセットの主要タイプ（例： `Stair`, `Pillar`, `Prop`, `Trim`, `Wall`, etc.)
Descriptor	形状、スタイル、または機能の説明（例： `Spiral_Slide`, `Rough`, `Round`)
Variation	同じアセットの異なるバージョンを区別 - Numbers (`01`, `02`, ...): 軽微な形状の違い - Letters (`A`, `B`, `C`, ...): 大きな形状の違い
Additional Info	サイズ、配置、角度などの詳細情報

命名規則の例

Stair
Pillar
Prop
Trim
Wall

Prefab Name	Components
	`SM_Stair_Spiral_Slide_01_45Deg` - SM → スタティックメッシュ - Stair → 階段 - Spiral_Slide → スパイラルスライド形状 - 01 → 第1バリエーション - 45Deg → 45度の傾斜
	`SM_Stair_Rough_01_Large_Staggered` - SM → スタティックメッシュ - Stair → Stair - Rough → ラフスタイル - Large → 大サイズ - Staggered → 互い違い配置
	`SM_Stair_Spiral_01_Large_22p5Deg` - SM → スタティックメッシュ - Stair → Stair - Spiral → スパイラル構造 - 01 → 第1バリエーション - Large → 大サイズ - 22p5Deg → 22.5度の角度

Prefab Name	Components
	`SM_Pillar_01_Round_B` - SM → スタティックメッシュ - Pillar → 柱 - 01 → 第1バリエーション - Round → 円形 - B → 大きな形状の違い、Bバリエーション
	`SM_Pillar_01_Chamfered_Cap_Large` - SM → スタティックメッシュ - Pillar → Pillar - 01 → 第1バリエーション - Chamfered_Cap → 面取りされた柱頭部 - Large → 大サイズ
	`SM_Pillar_01_Chamfered_Cap_Small` - SM → スタティックメッシュ - Pillar → Pillar - 01 → 第1バリエーション - Chamfered_Cap → 面取りされた柱頭部 - Small → 小サイズ

Prefab Name	Components
	`SM_Prop_Bed_01_Pillow_A` - SM → スタティックメッシュ - Prop → プロップ - Bed → ベッド - 01 → 第1バリエーション - Pillow → 枕付き - A → 大きな形状の違い A

Prefab Name	Components
	`SM_Trim_Stone_01_B` - SM → スタティックメッシュ - Trim → トリム要素 - Stone → 石材マテリアル - 01 → 第1バリエーション - B → 大きな形状の違い B

Prefab Name	Components
	`SM_Wall_Window_03` - SM → スタティックメッシュ - Wall → 壁 - Window → 窓付き - 03 → 第3バリエーション
	`SM_Wall_Prison_01_Corner_Curved` - SM → スタティックメッシュ - Wall → Wall - Prison → 牢獄スタイル - 01 → 第1バリエーション - Corner → コーナータイプ - Curved → 曲面形状
	`SM_Wall_Trim_01_Curved_90Deg` - SM → スタティックメッシュ - Wall_Trim → ウォールトリム - 01 → 第1バリエーション - Curved → 曲面形状 - 90Deg → 90度の形状

組み合わせ例

プレハブを組み合わせることで、さまざまな環境を作成できます。以下はその一例です。

鉄格子と窓付き壁の組み合わせ

組み合わせ	結果
`SM_Wall_Window_01` + `SM_Wall_Window_Bars_01`
`SM_Wall_Window_02` + `SM_Wall_Window_Bars_01`
`SM_Wall_Window_03` + `SM_Wall_Window_Bars_01`
`SM_Wall_Window_Curved_01` + `SM_Wall_Window_Bars_02`

スパイラル階段の組み合わせ

組み合わせ	結果
`SM_Stair_Spiral_01_45Deg` + `SM_Stair_Spiral_01_45Deg`

壁とトリム

組み合わせ	結果
`SM_Wall_Window_01` + `SM_Wall_Trim_01_Curved_90Deg`
`SM_Wall_Window_02` + `SM_Wall_Trim_01`
`SM_Wall_Window_03` + `SM_Wall_Trim_01`
