STYL-Underground Prison
Unity

Kit modular de masmorra estilizada

[VIEWPORT]

LIVE

Visão geral

STYL-Underground Prison é um asset modular de masmorra para Unity com tema de prisão subterrânea medieval. Construído em unidades de 2 metros com posicionamento snap-to-grid.

24 paredes, 3 pisos, 23 pilares, 22 escadas, 7 portas/molduras, 36 props
5 cenas de demonstração com diferentes estilos de layout
Posicionamento com snap usando Grid Snap = 1
Feito para URP (Universal Render Pipeline)

INFOO que é STYL?

STYL significa Stylized Theme, Your Level. Uma série de assets de ambientes estilizados com qualidade e estilo artístico consistentes. Atualmente com tema medieval, com outros temas planejados.

Estrutura de pastas

STYL-UndergroundPrison
- Documentation: Arquivos de texto do manual por idioma (links de manual online, suporte e avaliação)
- Materials: Materiais URP
- Meshes
- Prefabs
  - FX: Efeitos de partículas de fogo incluídos
  - SET: Conjuntos de prefabs pré-combinados
- Scenes: 5 cenas de demonstração + 1 cena de visão geral
- Textures

Conteúdo

Componentes modulares: 24 paredes, 3 pisos, 23 pilares, 22 escadas, 7 portas/molduras
Props: 36 props estilizados de masmorra (grades, instrumentos de tortura, camas, tochas, etc.)
Cenas de demonstração: 5 níveis com diferentes estilos de layout
Posicionamento: Os pivôs dos módulos estão alinhados para posicionamento com snap de grade

Unidades

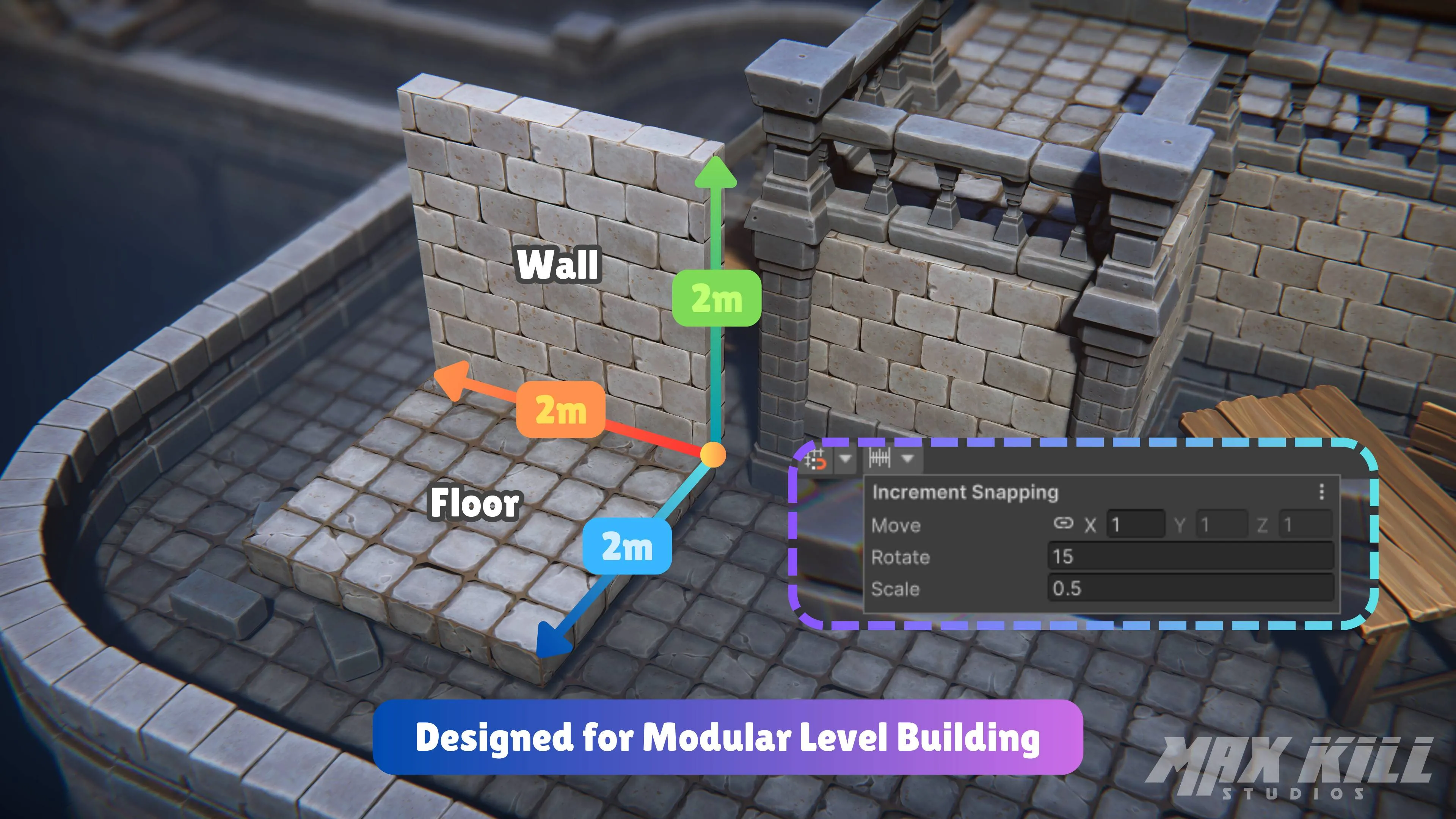

STYL-Underground Prison visão geral das unidades

Todos os módulos são construídos em uma grade de 2 metros. O Unity trata 1 unidade como 1 metro, portanto, definir Grid Snap como 1 alinha tudo corretamente.

Usando o snap

Clique no botão Snap Increment no topo do Editor.

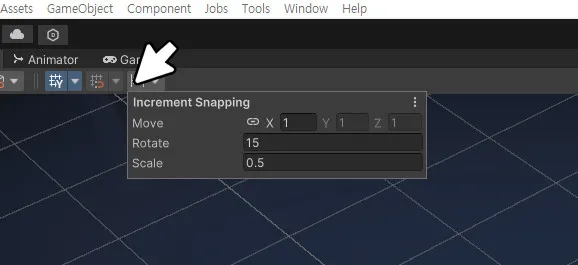

Localização do botão Snap Increment

Em Increment Snapping, defina o valor de Move como 1.

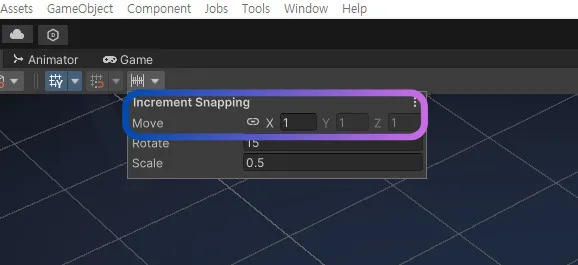

Configurações de Increment Snapping

Selecione o objeto desejado na visualização Scene.

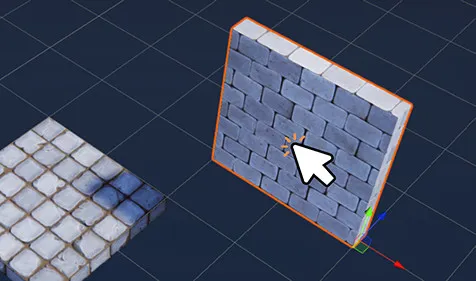

Selecionando um objeto na visualização Scene

Mova o objeto mantendo pressionada a tecla Ctrl.

Movendo o objeto com a tecla Ctrl pressionada

O objeto se encaixará de acordo com o valor definido.

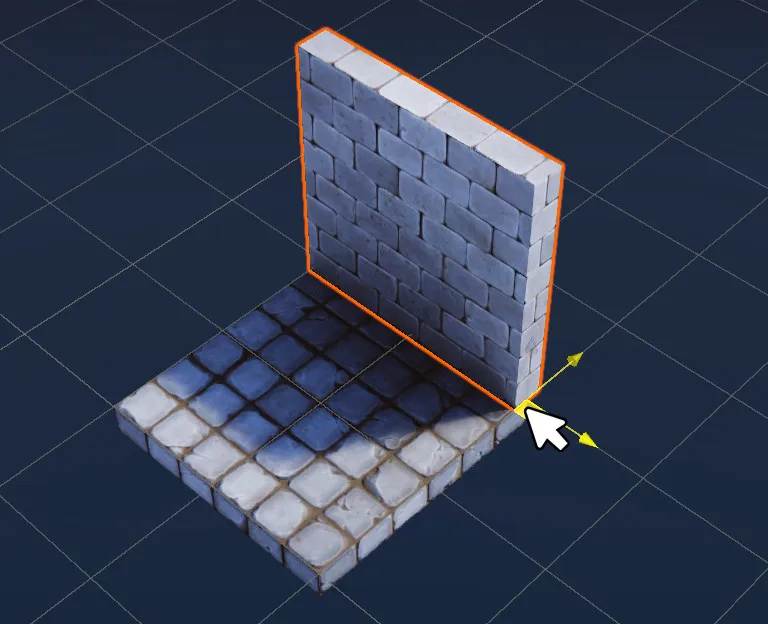

Objeto movido com snap aplicado

Convenções de nomenclatura de prefabs

Os prefabs seguem uma convenção de nomenclatura consistente. Alguns nomes podem variar ligeiramente quando os assets compartilham materiais ou texturas.

Formato de nomenclatura

Cada nome de prefab segue o formato abaixo.

[Prefix]_[Category]_[Descriptor]_[Variation]_[Additional Info]

Componente	Descrição
Prefix	`SM` (Static Mesh)
Category	Tipo principal do asset (ex.: `Stair`, `Pillar`, `Prop`, `Trim`, `Wall`, etc.)
Descriptor	Descreve forma, estilo ou função (ex.: `Spiral_Slide`, `Rough`, `Round`)
Variation	Distingue diferentes versões do mesmo asset - Numbers (`01`, `02`, ...): diferenças menores de forma - Letters (`A`, `B`, `C`, ...): diferenças maiores de forma
Additional Info	Detalhes como tamanho, alinhamento, ângulo, etc.

Exemplos de convenção de nomenclatura

Stair
Pillar
Prop
Trim
Wall

Prefab Name	Components
	`SM_Stair_Spiral_Slide_01_45Deg` - SM → Malha estática - Stair → Escada - Spiral_Slide → Forma de escorregador em espiral - 01 → Primeira variação - 45Deg → Inclinação de 45 graus
	`SM_Stair_Rough_01_Large_Staggered` - SM → Malha estática - Stair → Stair - Rough → Estilo rugoso - Large → Tamanho grande - Staggered → Disposição escalonada
	`SM_Stair_Spiral_01_Large_22p5Deg` - SM → Malha estática - Stair → Stair - Spiral → Estrutura em espiral - 01 → Primeira variação - Large → Tamanho grande - 22p5Deg → Ângulo de 22,5 graus

Prefab Name	Components
	`SM_Pillar_01_Round_B` - SM → Malha estática - Pillar → Pilar - 01 → Primeira variação - Round → Forma redonda - B → Diferença maior de forma, variação B
	`SM_Pillar_01_Chamfered_Cap_Large` - SM → Malha estática - Pillar → Pillar - 01 → Primeira variação - Chamfered_Cap → Topo do pilar chanfrado - Large → Tamanho grande
	`SM_Pillar_01_Chamfered_Cap_Small` - SM → Malha estática - Pillar → Pillar - 01 → Primeira variação - Chamfered_Cap → Topo do pilar chanfrado - Small → Tamanho pequeno

Prefab Name	Components
	`SM_Prop_Bed_01_Pillow_A` - SM → Malha estática - Prop → Prop - Bed → Cama - 01 → Primeira variação - Pillow → Com travesseiro - A → Diferença maior de forma A

Prefab Name	Components
	`SM_Trim_Stone_01_B` - SM → Malha estática - Trim → Elemento de moldura - Stone → Material de pedra - 01 → Primeira variação - B → Diferença maior de forma B

Prefab Name	Components
	`SM_Wall_Window_03` - SM → Malha estática - Wall → Parede - Window → Inclui uma janela - 03 → Terceira variação
	`SM_Wall_Prison_01_Corner_Curved` - SM → Malha estática - Wall → Wall - Prison → Estilo prisão - 01 → Primeira variação - Corner → Tipo esquina - Curved → Forma curvada
	`SM_Wall_Trim_01_Curved_90Deg` - SM → Malha estática - Wall_Trim → Moldura de parede - 01 → Primeira variação - Curved → Forma curvada - 90Deg → Forma de 90 graus

Exemplos de combinações

Os prefabs podem ser combinados para criar ambientes variados. Abaixo estão alguns exemplos.

Combinação de grades com paredes com janela

Combinação	Resultado
`SM_Wall_Window_01` + `SM_Wall_Window_Bars_01`
`SM_Wall_Window_02` + `SM_Wall_Window_Bars_01`
`SM_Wall_Window_03` + `SM_Wall_Window_Bars_01`
`SM_Wall_Window_Curved_01` + `SM_Wall_Window_Bars_02`

Combinações de escadas em espiral

Combinação	Resultado
`SM_Stair_Spiral_01_45Deg` + `SM_Stair_Spiral_01_45Deg`

Paredes e molduras

Combinação	Resultado
`SM_Wall_Window_01` + `SM_Wall_Trim_01_Curved_90Deg`
`SM_Wall_Window_02` + `SM_Wall_Trim_01`
`SM_Wall_Window_03` + `SM_Wall_Trim_01`

Escadas e corrimões

Combinação	Resultado
`SM_Stair_01_45Deg` + `SM_Railing_01_Stair` + `SM_Railing_Pillar_01`

Atualizações planejadas

Mais props de prisão (correntes, esqueletos, escombros)
Variações adicionais de paredes/pisos/tetos
Versão otimizada para dispositivos móveis

NOTEFique atualizado

Siga @MaxKillStudios on X para atualizações e novidades.

Notas de versão

Para o histórico de versões e atualizações, consulte as Notas de versão.
