Sci-Fi Floor Pack: Conveyor
Unity

[VIEWPORT]

LIVE

概述

Sci-Fi Floor Pack: Conveyor 是一款 Unity 模組化輸送帶地板素材。依據移動方向支援 Straight（直線）與 Rotational（旋轉）模式，透過偵測觸發器 Collider 內的 Rigidbody 並依據腳本設定進行移動。

支援網格對齊放置的模組化預製物件
輸送帶控制腳本（SFP_ConveyorBelt）
專用著色器：橡膠/鋼鐵表面、輸送帶捲動、側面流動發光
透過附帶的 UnityPackage 支援 Built-in RP、URP 與 HDRP

購買方式

可在 Unity Asset Store 購買。

Sci-Fi Floor Pack: Conveyor
模組化科幻輸送帶地板套件

Updated

資料夾結構與說明

SciFiFloorPack-Conveyor
- _Upgrade: 算繪管線切換套件（URP/HDRP）
  - SciFiFloorPack-Conveyor_URP.unitypackage
  - SciFiFloorPack-Conveyor_HDRP-12x.unitypackage (Unity 2021.3+)
  - SciFiFloorPack-Conveyor_HDRP-14x.unitypackage (Unity 2022.3+)
  - SciFiFloorPack-Conveyor_HDRP-16x.unitypackage (Unity 2023.2+)
  - SciFiFloorPack-Conveyor_HDRP-17x.unitypackage (Unity 6000.x)
- Materials: 輸送帶與地板材質
- Meshes: 3D 網格
- Prefabs: 即用型模組化輸送帶預製物件
- Scenes: 展示與總覽場景
- Scripts
  - Editor
    - MaxKillStudios_SciFiFloorPack-ConveyorShaderGUI: 自訂著色器 GUI（無需使用者操作）
  - Runtime
    - SFP_ConveyorBelt.cs: 觸發器偵測與物理移動控制
- Shaders: 輸送帶著色器
- Textures

包含的預製物件

Modular conveyor prefabs overview

快速入門

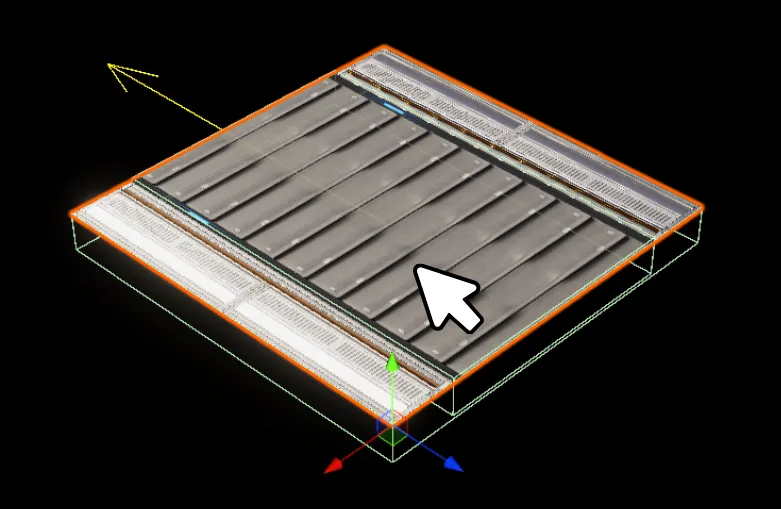

將所需的預製物件放入場景。

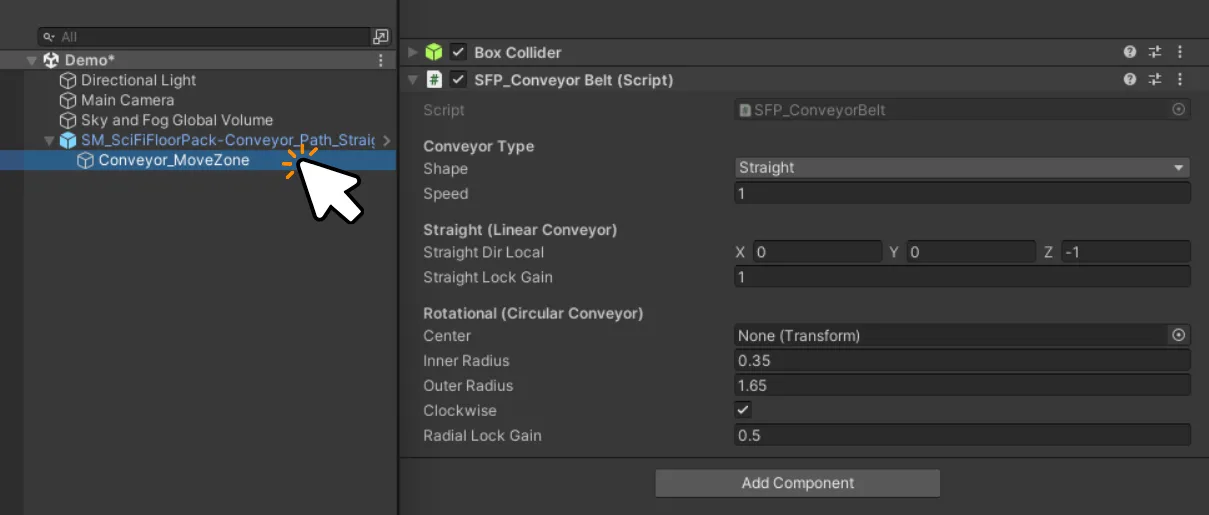

選擇預製物件的子物件 Conveyor_MoveZone。
在 SFP_ConveyorBelt 元件中將 Speed 設為所需值。

TIP套用到所有實例

要將相同變更套用到所有預製物件實例，請使用 Overrides → Apply，或直接開啟預製物件進行修改並儲存。

為將在輸送帶上移動的物件新增 Rigidbody + Collider。
按下 Play 按鈕執行場景。

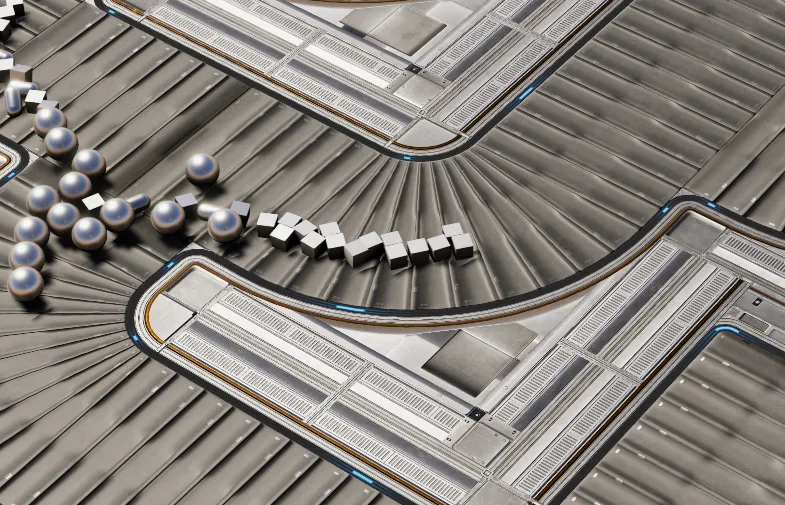

物件沿輸送帶移動。
如果使用 URP 或 HDRP，請參閱 URP/HDRP 升級 部分。

WARNINGIs Trigger 必須開啟

由於移動物件必須通過觸發器，Conveyor_MoveZone Collider 必須將 Is Trigger = On。

`SFP_ConveyorBelt` 腳本

持續向觸發器內的 Rigidbody 物件施加速度向量（基於 FixedUpdate）。Conveyor_MoveZone Collider 必須將 Is Trigger = On。

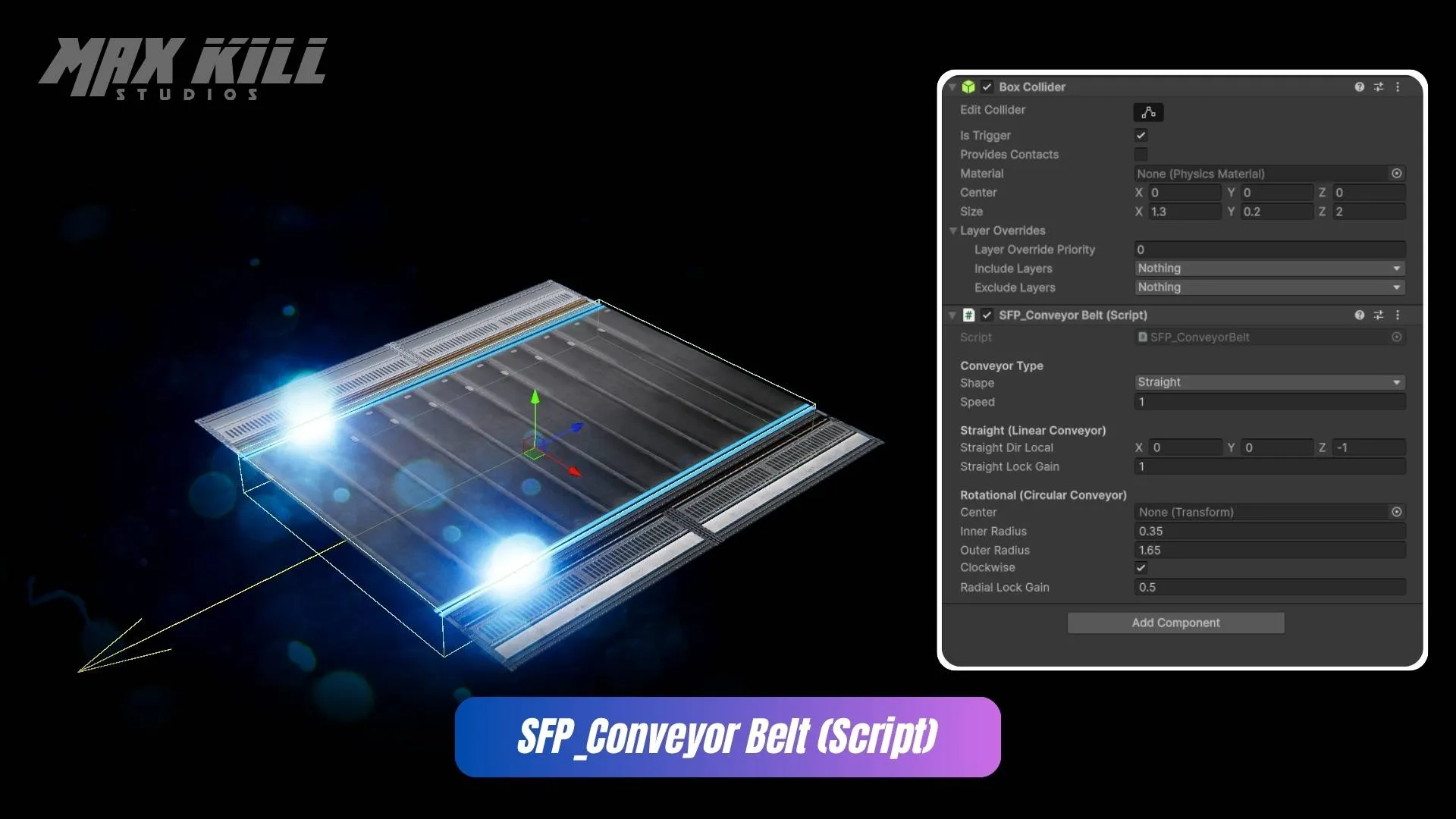

SFP ConveyorBelt script component in Inspector

輸送帶類型

選擇輸送帶運作模式並設定移動速度。

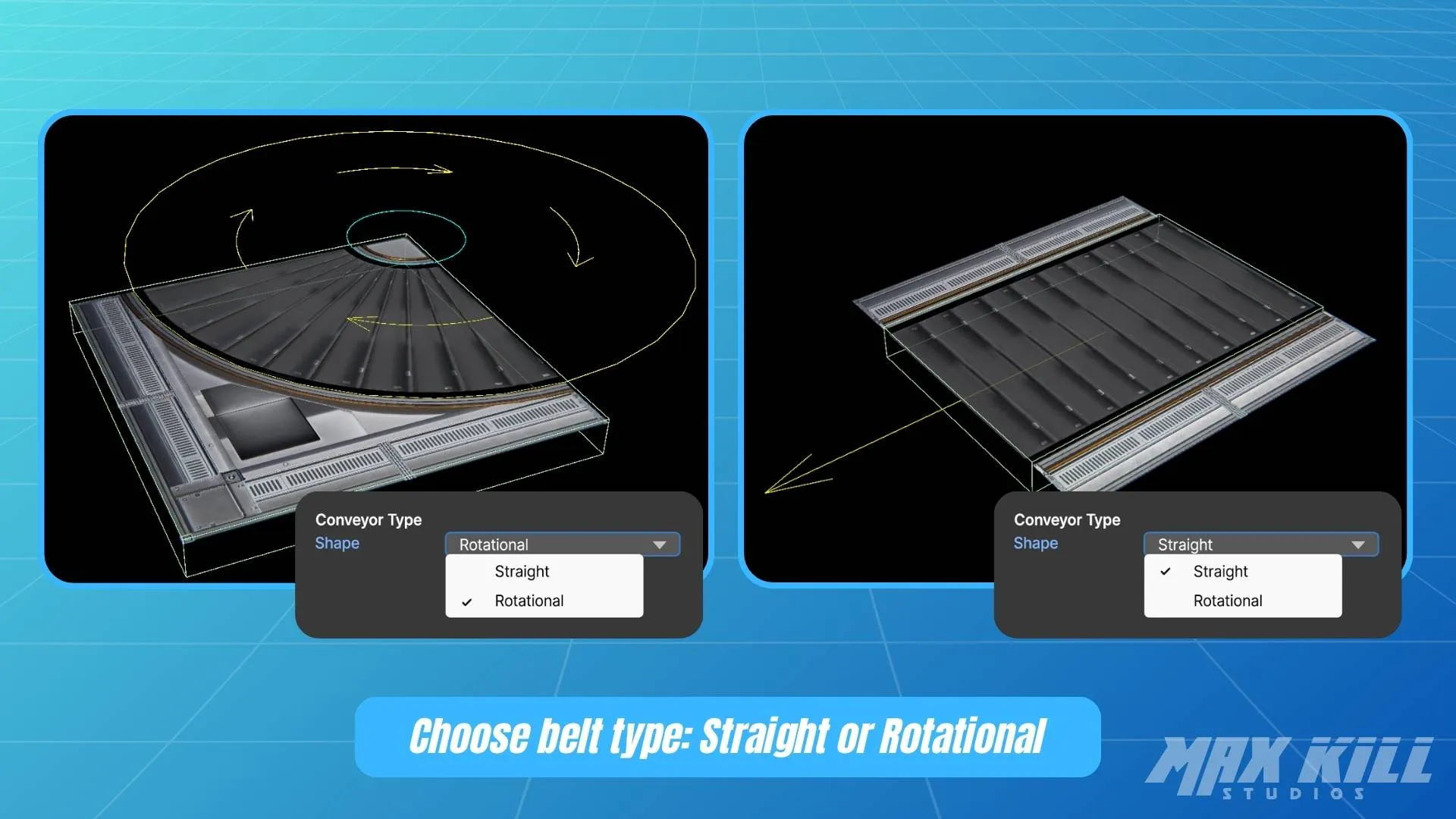

Conveyor Type settings - Shape and Speed options

項目	說明
Shape	選擇 Straight 或 Rotational 類型
Speed	移動速度與方向（負值反轉方向）

Straight（直線輸送帶）

單一方向直線輸送帶移動的設定。

項目	說明
Straight Dir Local	區域座標系中的移動方向向量（例如 `0,0,-1` → `-Z`）
Straight Lock Gain	向輸送帶中心置中（拉入）的強度。值越高置中越強

Rotational（圓形輸送帶）

圍繞中心點旋轉的圓形輸送帶設定。

項目	說明
Center	作為旋轉中心的 `Transform`
Inner Radius / Outer Radius	套用移動的半徑範圍（內/外）
Clockwise	順時針切換
Radial Lock Gain	向旋轉路徑置中的強度。值越高路徑偏移越小

輸送帶著色器

控制輸送帶捲動與側面流動發光。與物理移動（SFP_ConveyorBelt 腳本）獨立運作。請分別調整視覺效果的速度。

基礎貼圖

基礎貼圖屬性。若貼圖分為上下區域，請使用 Belt Surface Type 屬性進行切換。

Base texture properties - Albedo, Normal Map, and Mask Map settings

項目	說明
Albedo	輸送帶表面的基礎色彩貼圖
Normal Map	用於表面細節的法線貼圖
Mask Map	Mask map - R: Metallic - G: Occlusion - A: Smoothness

輸送帶設定

Belt settings - Surface Type and Scroll Speed controls

輸送帶部分的屬性。

項目	說明
Belt Surface Type	在橡膠/鋼鐵表面之間切換
Belt Scroll Speed	輸送帶的捲動速度。預設值為 0.5

側面流動設定

輸送帶側面的自發光效果（裝飾性燈條）。

Side Flow settings - Emission color, pattern texture, and animation controls

項目	說明
Side Flow Emission Color	發光顏色（支援 HDR）
Side Flow Pattern Texture	圖案貼圖。小貼圖即可（例如 256×32）
Side Flow Pattern Index	從貼圖中縱向排列的 4 個圖案中選擇一個 - 1 = 頂部，4 = 底部
Side Flow Pattern Tiling	圖案平鋪
Side Flow Speed	圖案的流動速度（正/負反轉方向）

TIP腳本 vs 著色器速度

The Speed in the SFP_ConveyorBelt script and the shader’s Belt Scroll Speed / Side Flow Speed are independent.
If you want them to match visually, adjust their ratio accordingly.

URP/HDRP 升級

Upgrade folder location with pipeline packages

從 _Upgrade 資料夾匯入與專案算繪管線相符的 UnityPackage，即可自動切換材質/場景設定/著色器。

URP: SciFiFloorPack-Conveyor_URP.unitypackage
HDRP: SciFiFloorPack-Conveyor_HDRP-12x/14x/16x/17x.unitypackage

各 Unity 版本對應的 HDRP 版本

Unity 2021.3+ → HDRP 12.x
Unity 2022.3+ → HDRP 14.x
Unity 2023.2+ → HDRP 16.x
Unity 2023.3, 6000.x → HDRP 17.x

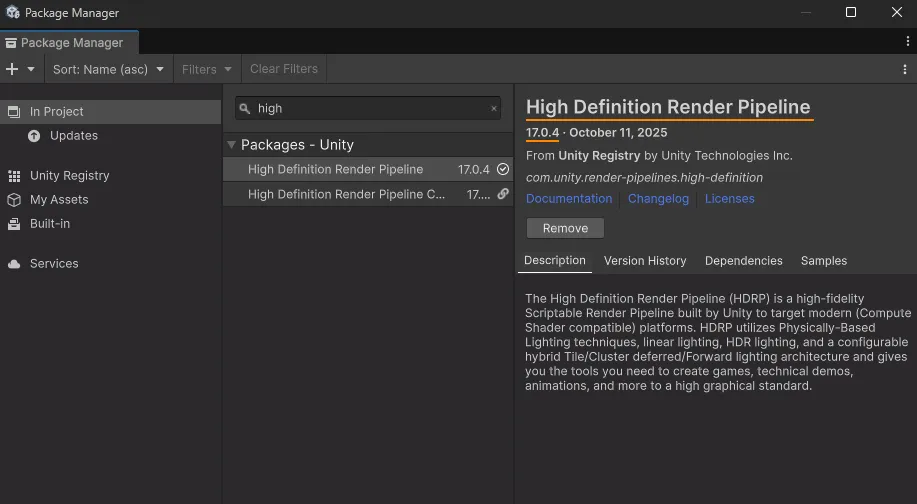

請在專案的 Package Manager 中確認具體版本。

FAQ

Q1. 物件在輸送帶上停止不動。
A. 確認 Conveyor_MoveZone Collider 的 Is Trigger 已啟用，並確認移動物件有 Rigidbody。

Q2. 旋轉類型中，物件被推向外側。
A. 增大 Radial Lock Gain，或調整 Inner/Outer Radius。同時確認 Center 參照正確。

Q3. 貼圖捲動速度與實際物件移動速度看起來不一致。
A. 著色器捲動用於視覺，腳本速度用於物理。兩者獨立。如有需要請匹配數值。

更新日誌

版本歷史與更新紀錄請參閱更新日誌.
