Sci-Fi Floor Pack: Conveyor
Unity

[VIEWPORT]
LIVE

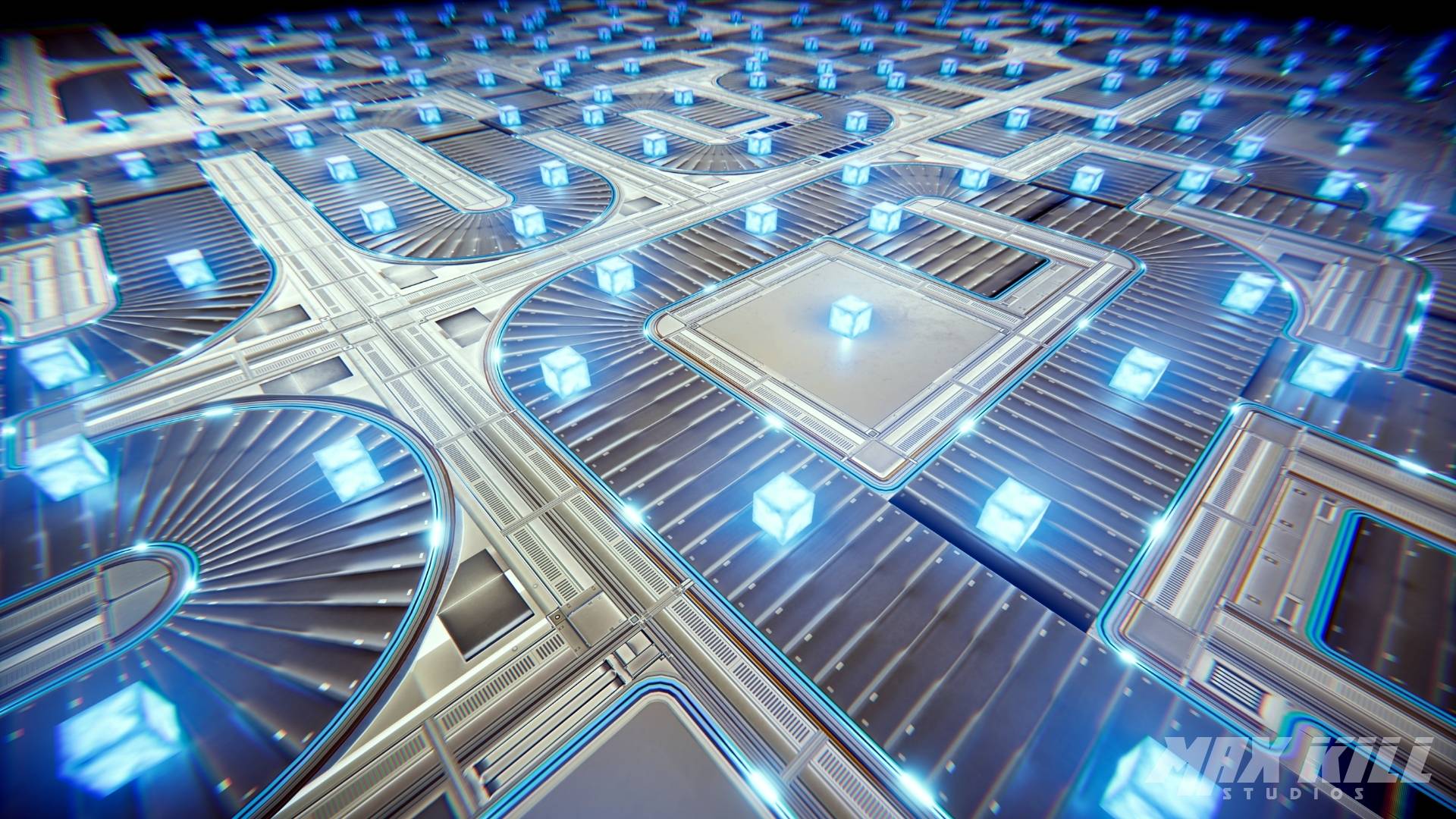

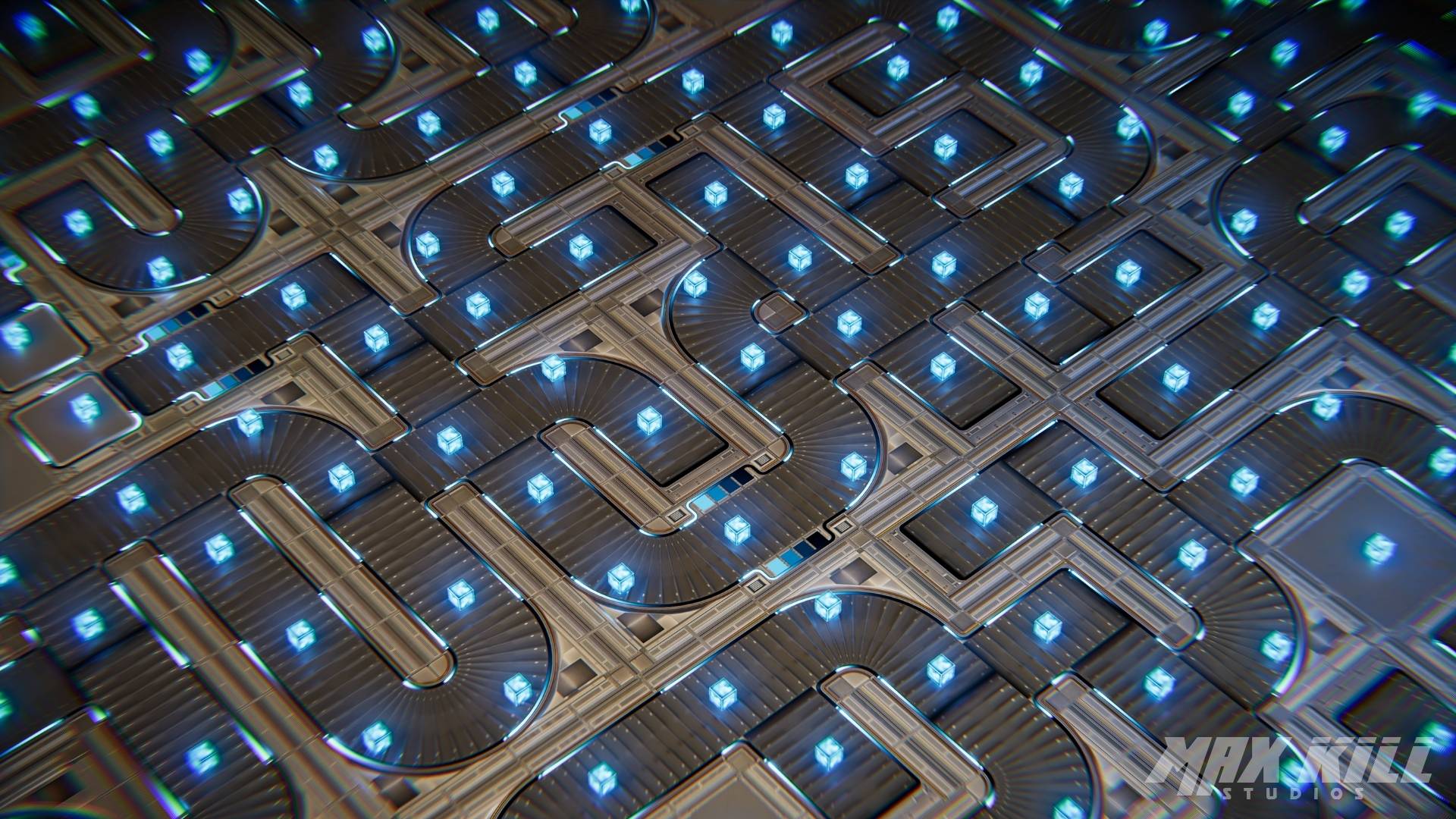

Sci-Fi Floor Pack Conveyor screenshot 1

概览​

Sci-Fi Floor Pack: Conveyor 是适用于 Unity 的模块化传送带地面资源。根据移动方向支持 Straight 和 Rotational 两种模式，通过检测触发器 Collider 内的 Rigidbody，按脚本设置移动对象。

  • 支持吸附放置的模块化预制件
  • 传送带控制脚本（SFP_ConveyorBelt）
  • 专用着色器：橡胶/钢表面、传送带滚动、Side Flow Emission
  • 通过附带的 UnityPackage 支持 Built-in RP、URP 和 HDRP

购买方式​

可在 Unity Asset Store 购买。

Sci-Fi Floor Pack: Conveyor
模块化科幻传送带地面套件
Updated

文件夹结构与说明​

  • SciFiFloorPack-Conveyor
    • _Upgrade：用于切换渲染管线（URP/HDRP）的包
      • SciFiFloorPack-Conveyor_URP.unitypackage
      • SciFiFloorPack-Conveyor_HDRP-12x.unitypackage (Unity 2021.3+)
      • SciFiFloorPack-Conveyor_HDRP-14x.unitypackage (Unity 2022.3+)
      • SciFiFloorPack-Conveyor_HDRP-16x.unitypackage (Unity 2023.2+)
      • SciFiFloorPack-Conveyor_HDRP-17x.unitypackage (Unity 6000.x)
    • Materials：传送带与地面材质
    • Meshes：3D 网格
    • Prefabs：可直接使用的模块化传送带预制件
    • Scenes：演示与概览场景
    • Scripts
      • Editor
        • MaxKillStudios_SciFiFloorPack-ConveyorShaderGUI：自定义 Shader GUI（无需用户操作）
      • Runtime
        • SFP_ConveyorBelt.cs：触发器检测与物理移动控制
    • Shaders：传送带着色器
    • Textures

包含的预制件​

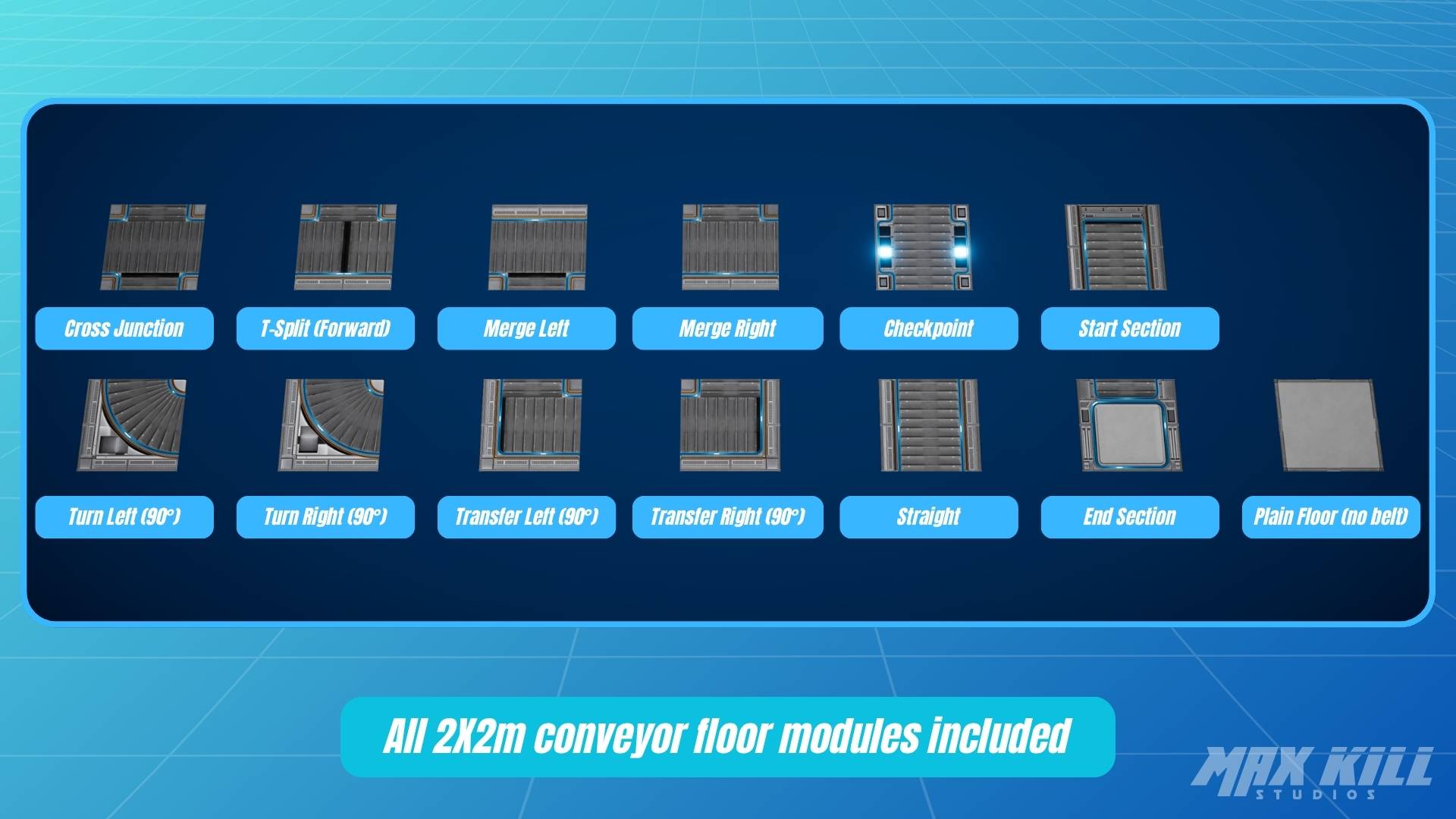

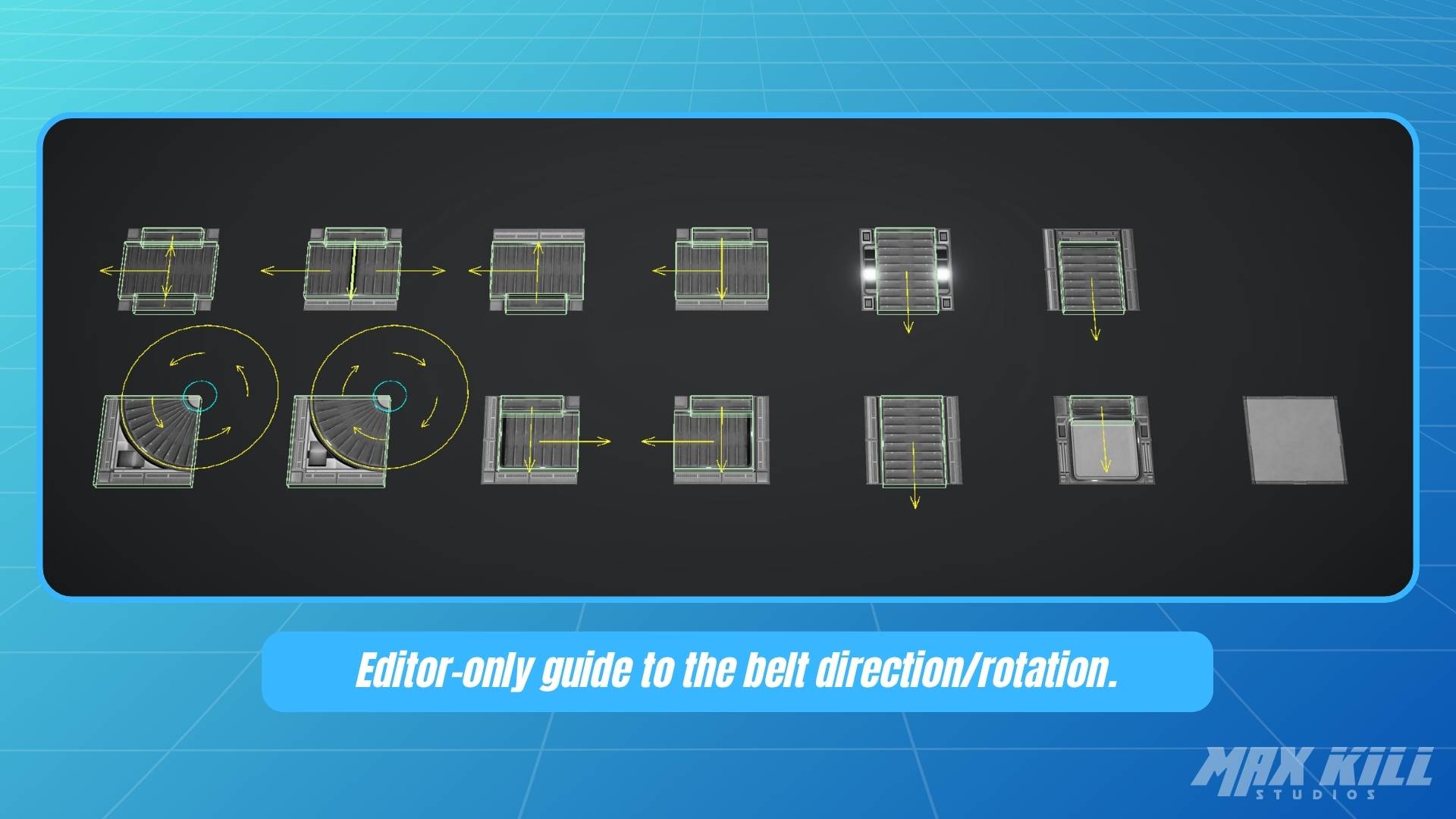

Modular conveyor prefabs overview

快速开始​

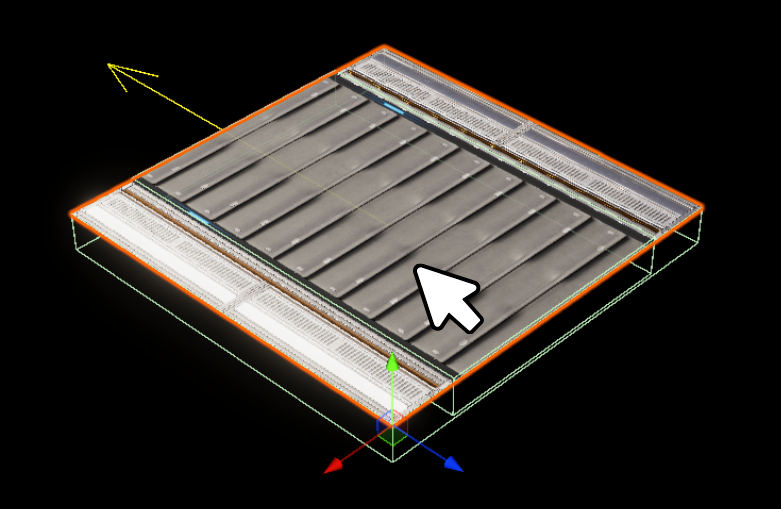

  1. 将所需预制件放入场景。 Place conveyor prefab in the scene

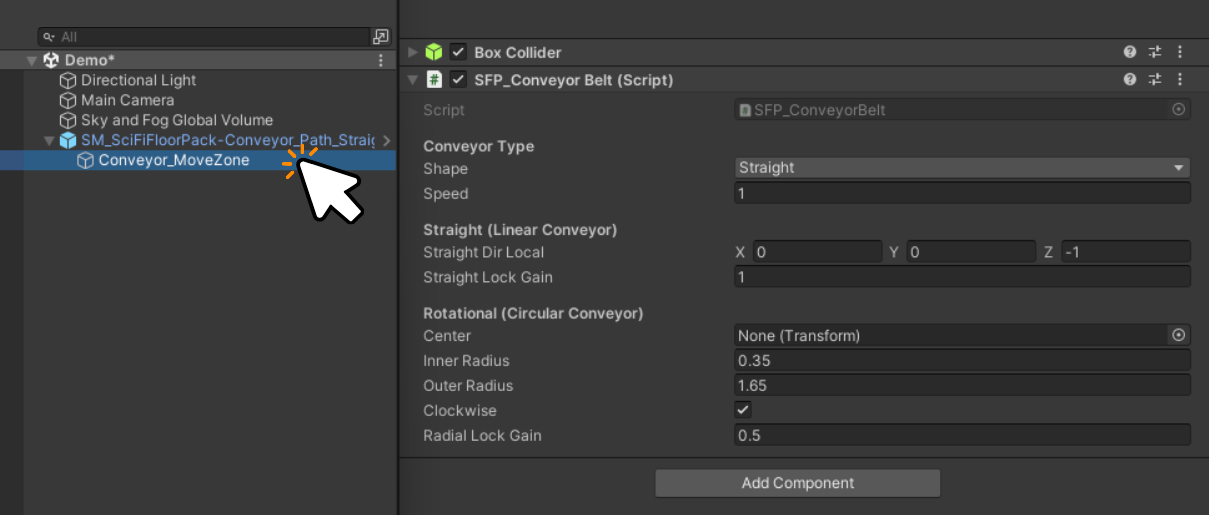

  2. 选择 Conveyor_MoveZone（预制件的子对象）。 Select Conveyor_MoveZone child object

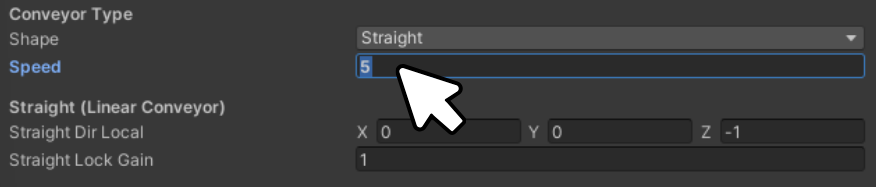

  3. 在 SFP_ConveyorBelt 组件中将 Speed 设置为所需值。 Set Speed value in SFP_ConveyorBelt script component
TIP应用到所有实例

若要对所有预制件实例应用相同更改，请使用 Overrides → Apply，或直接打开预制件修改并保存。

  1. 为将在传送带上移动的对象添加 Rigidbody + Collider。 Add Rigidbody and Collider components to moving object
  2. 点击 Play 按钮运行场景。
    Press Play button to run the scene

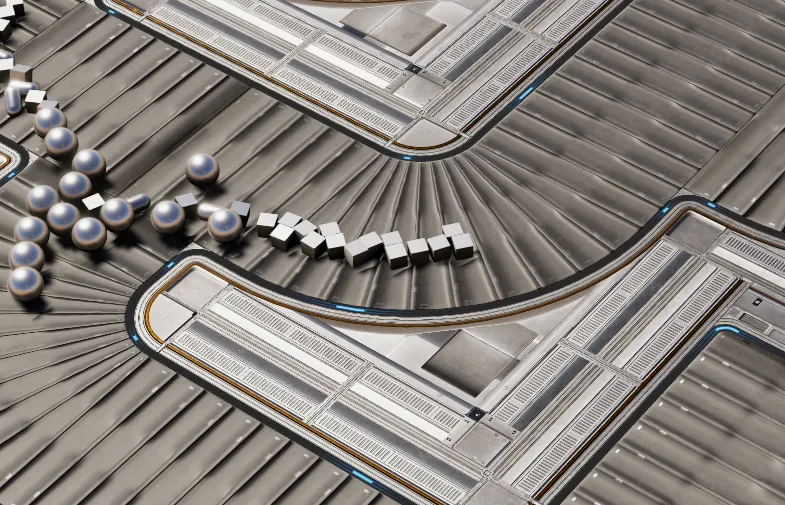

  3. 对象沿传送带移动。 Object moving along the conveyor belt
  4. 应用所需的渲染管线（URP/HDRP）。
WARNING必须启用 Is Trigger

由于移动对象必须穿过触发器，Conveyor_MoveZone 的 Collider 必须将 Is Trigger = On 设为开启。

SFP_ConveyorBelt 脚本​

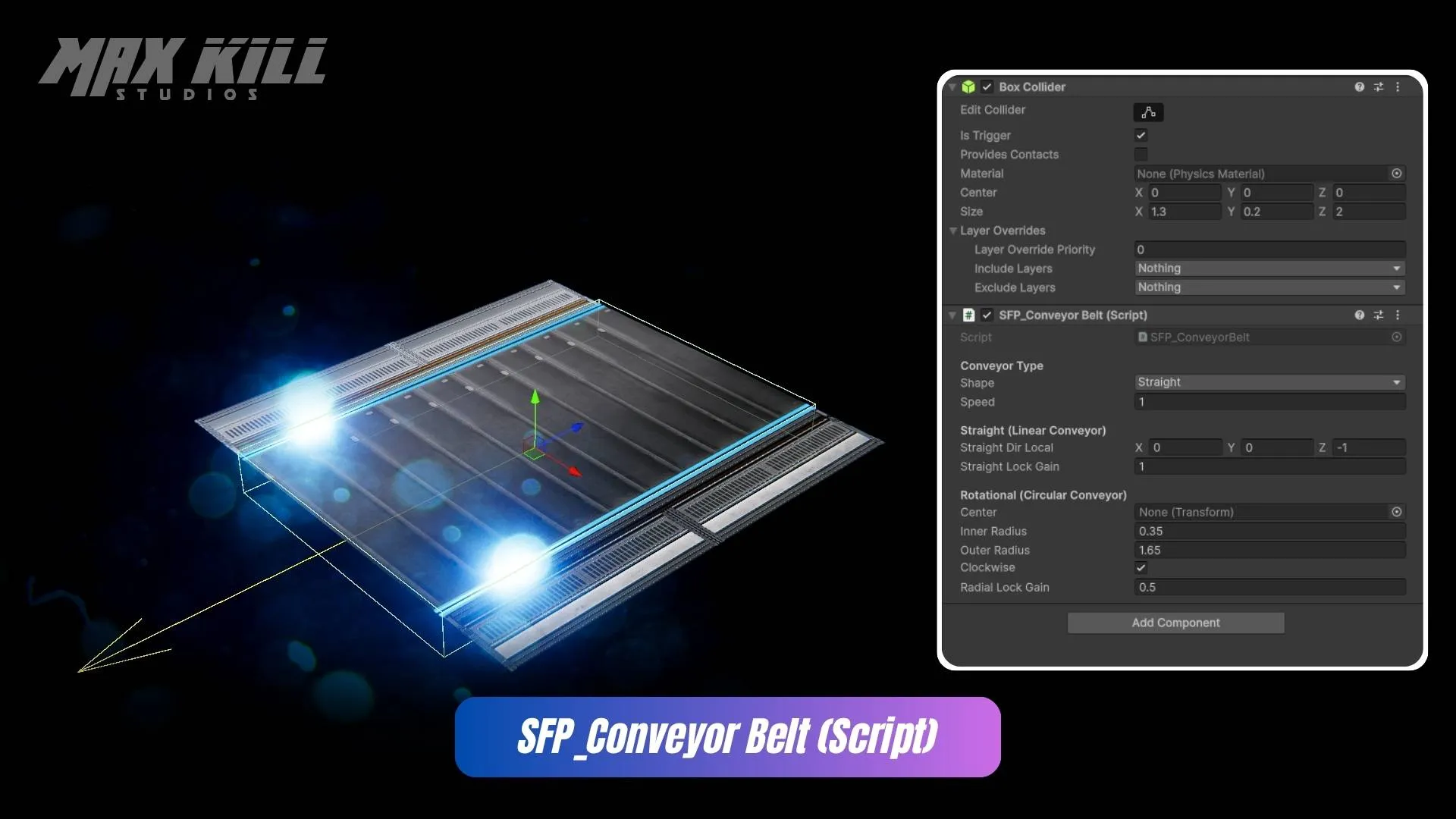

SFP ConveyorBelt script component in Inspector

NOTE工作原理

持续对触发器内的 Rigidbody 施加速度向量（基于 FixedUpdate）。 Conveyor_MoveZone 的 Collider 必须将 Is Trigger = On 设为开启。

Conveyor Type​

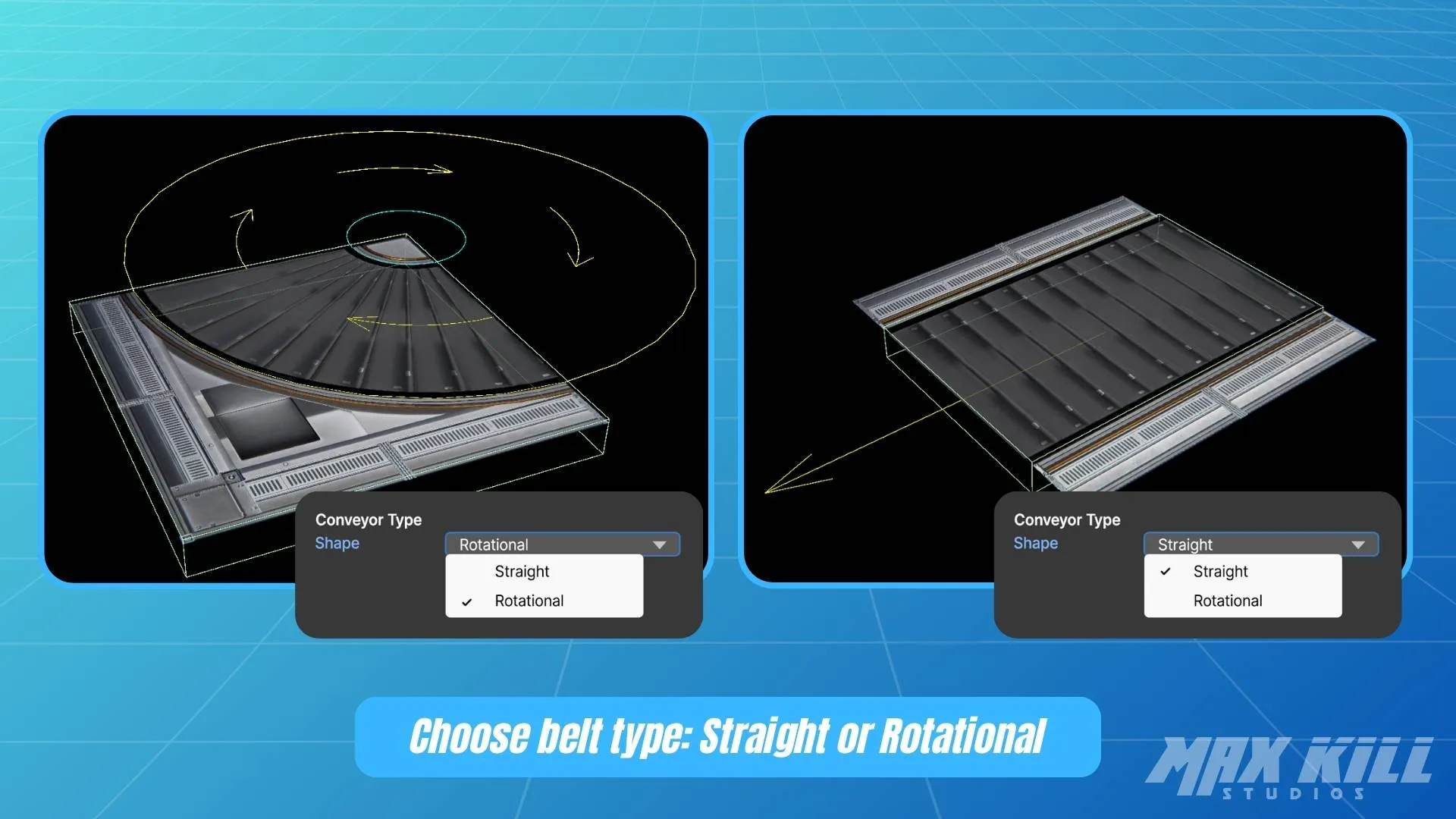

Conveyor Type settings - Shape and Speed options

项目说明
Shape选择 Straight 或 Rotational 类型
Speed移动速度及方向（负值反转方向）

Straight（线性传送带）​

项目说明

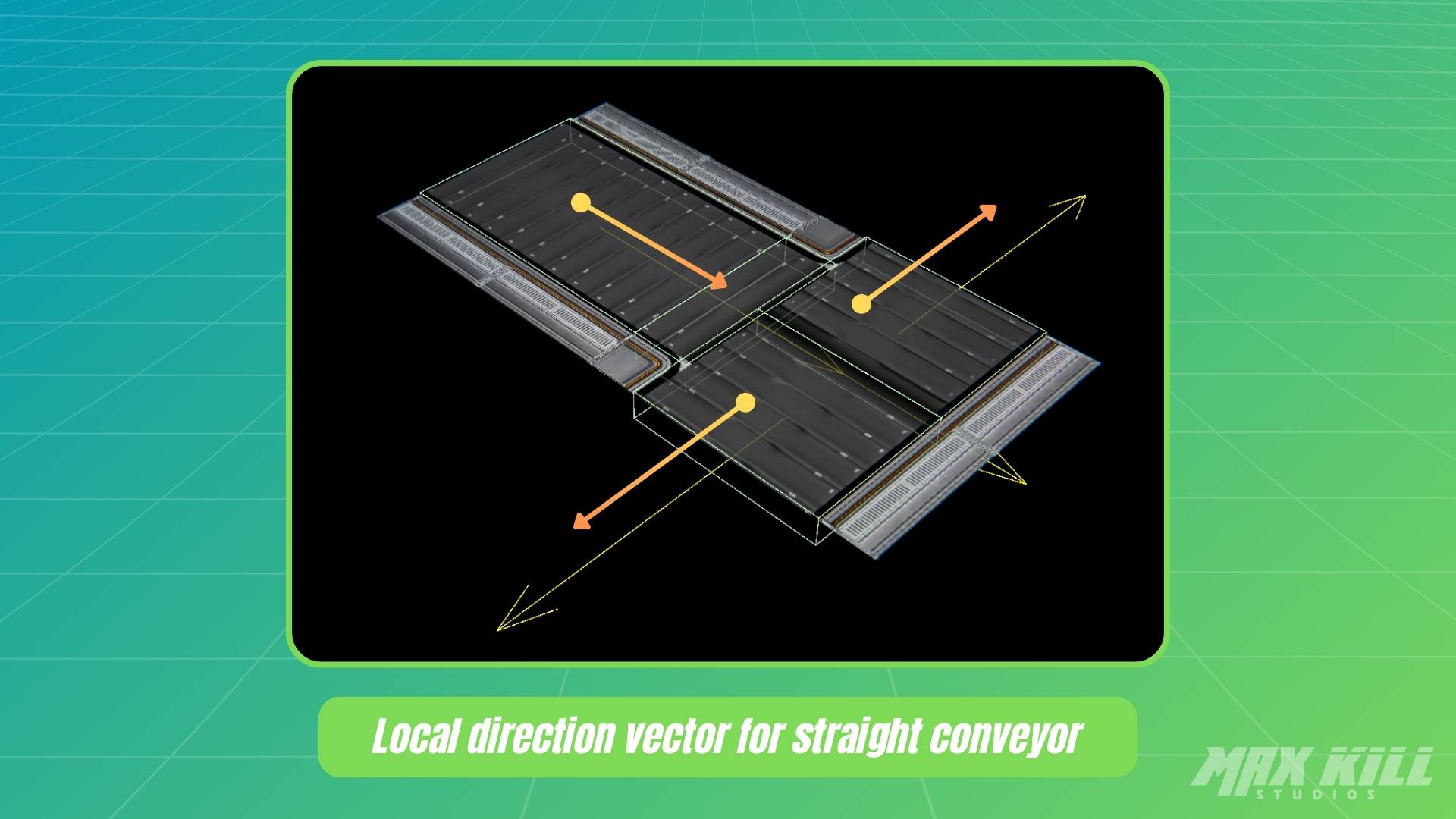

Straight Dir Local本地坐标系中的移动方向向量（例如 0,0,-1 → –Z）

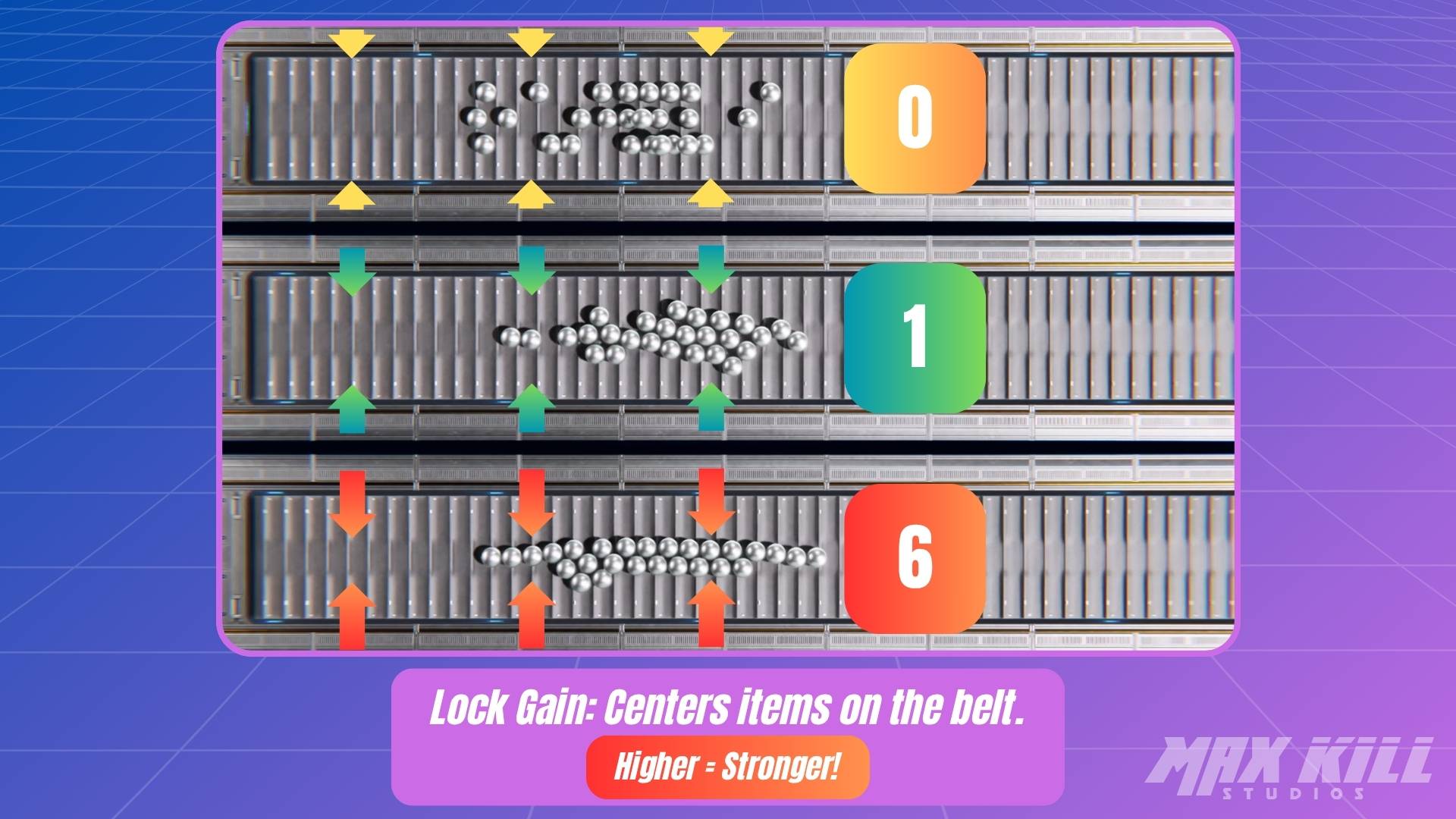

Straight Lock Gain向传送带中心**居中（吸附）**的强度。值越大，对齐到中心的力度越强

Rotational（环形传送带）​

项目说明
Center作为旋转中心的 Transform

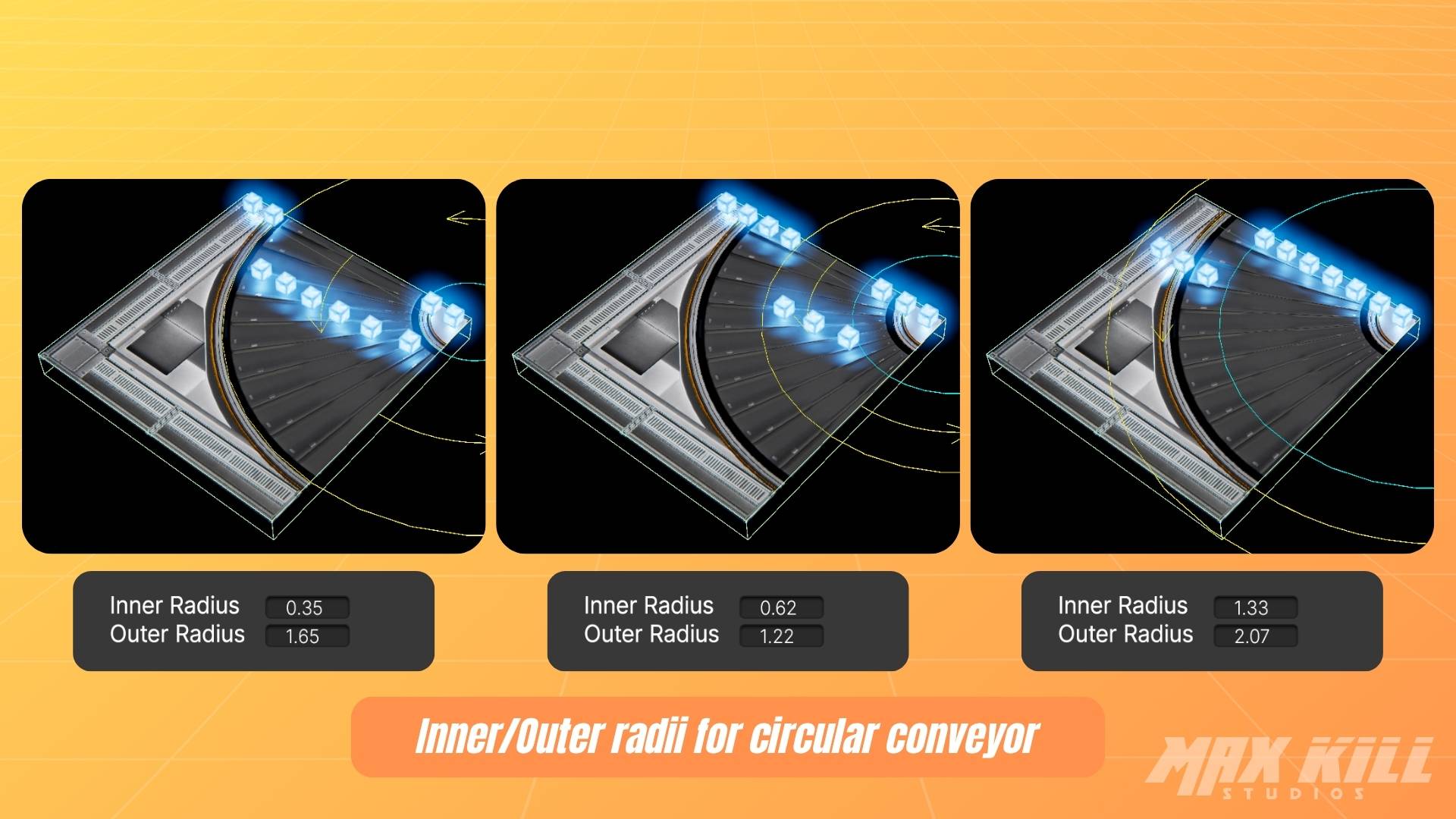

Inner Radius / Outer Radius应用移动的半径范围（内/外）

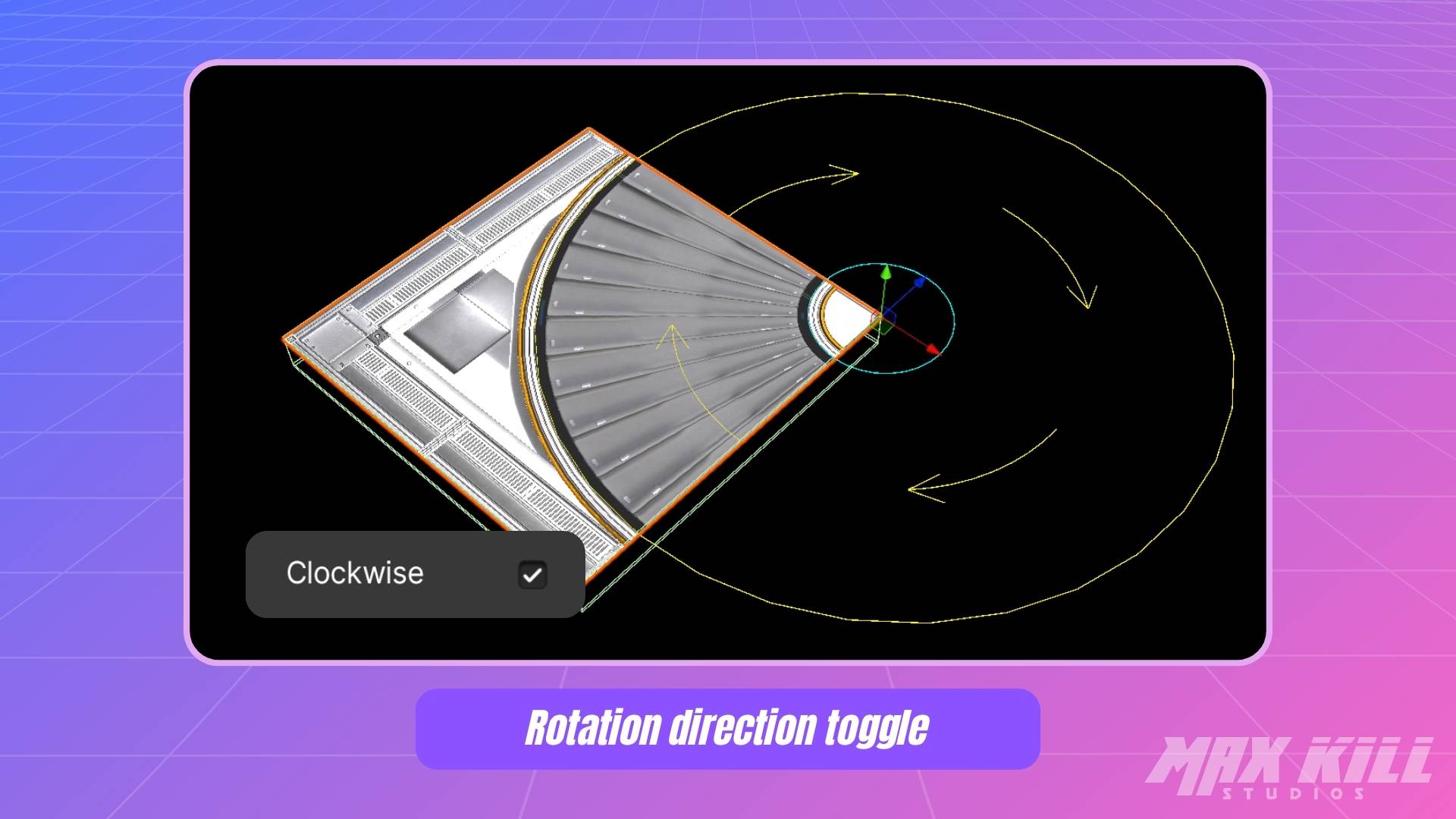

Clockwise顺时针切换
Radial Lock Gain向旋转路径居中的强度。值越大，越不易偏离路径

Conveyor Belt 着色器​

NOTE着色器概览

控制传送带滚动与 Side Flow Emission。 与物理移动（SFP_ConveyorBelt 脚本）相互独立，视觉速度需单独调整。

基础纹理​

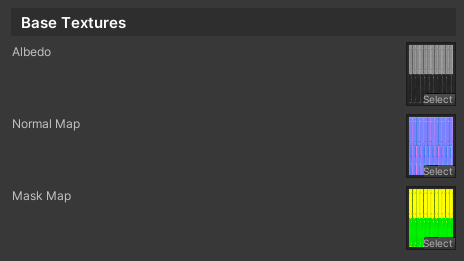

Base texture properties - Albedo, Normal Map, and Mask Map settings

NOTE基础纹理

基础纹理属性。若纹理分为上下两个区域，可通过 Belt Surface Type 属性切换。

项目说明
AlbedoAlbedo 纹理
Normal Map法线贴图
Mask Map遮罩贴图
- R: Metallic
- G: Occlusion
- A: Smoothness

Belt 设置​

Belt settings - Surface Type and Scroll Speed controls

传送带部分的属性。

项目说明
Belt Surface Type切换 Rubber / Steel 表面
Belt Scroll Speed传送带的滚动速度，默认值为 0.5

Side Flow 设置​

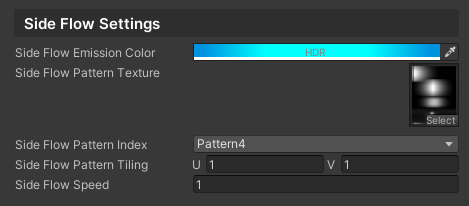

Side Flow settings - Emission color, pattern texture, and animation controls

NOTESide Flow

传送带侧边的自发光效果（装饰性光带）。

项目说明
Side Flow Emission Color发光颜色（支持 HDR）
Side Flow Pattern Texture图案纹理（不需要大尺寸，例如 256×32）
Side Flow Pattern Index- 按上下四等分选择图案
- 顶部为 Pattern 1
Side Flow Pattern Tiling图案平铺
Side Flow Speed图案的流动速度（正/负值可反转方向）
TIP脚本与着色器速度

SFP_ConveyorBelt 脚本中的 Speed 与着色器的 Belt Scroll Speed / Side Flow Speed 彼此独立。
若希望视觉上匹配，请相应调整两者的比例。

URP/HDRP Upgrade​

Upgrade folder location with pipeline packages

从 _Upgrade 文件夹导入与项目渲染管线匹配的 UnityPackage，即可自动切换材质/场景设置/着色器。

  • URP: SciFiFloorPack-Conveyor_URP.unitypackage
  • HDRP: SciFiFloorPack-Conveyor_HDRP-12x/14x/16x/17x.unitypackage

按 Unity 版本对应的 HDRP 版本​

  • Unity 2021.3+ → HDRP 12.x
  • Unity 2022.3+ → HDRP 14.x
  • Unity 2023.2+ → HDRP 16.x
  • Unity 2023.3, 6000.x → HDRP 17.x

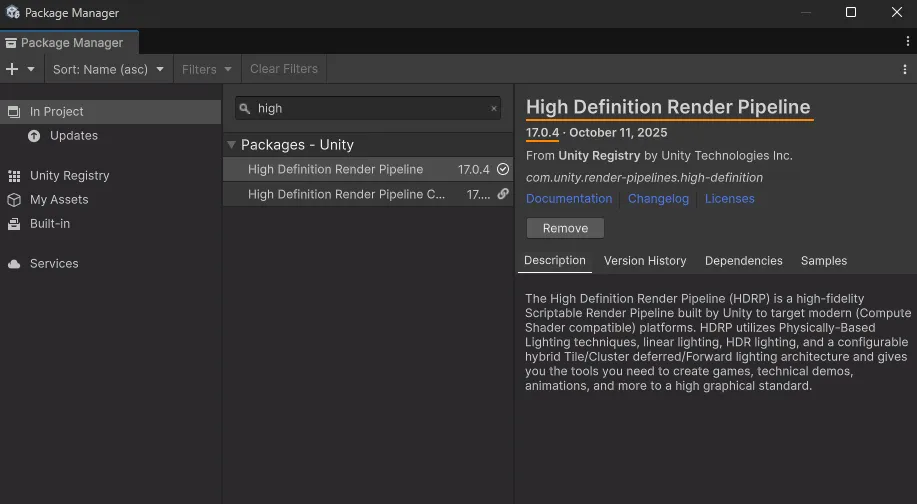

    请在项目的 Package Manager 中确认具体版本。 HDRP version check in Unity Package Manager

FAQ​

Q1. 对象在传送带上不动。
A. 请确认 Conveyor_MoveZone 的 Collider 已启用 Is Trigger，并确认移动对象挂载了 Rigidbody。

Q2. 环形类型中，对象被向外推。
A. 提高 Radial Lock Gain，或调整 Inner/Outer Radius。同时确认 Center 引用是否正确。

Q3. 纹理滚动速度与实际移动速度不一致。
A. 着色器滚动控制视觉效果，脚本速度控制物理运动，两者独立。如需一致，请手动匹配数值。
